| Herkunftsort: | CHINA |
|---|---|
| Markenname: | Zion communication OR OEM |
| Zertifizierung: | ISO, UL, CE, RoHS |
| Modellnummer: | Koaxialkabel RG6 |
| Min Bestellmenge: | 30 KILOMETER |
| Verpackung Informationen: | 305M, 1000FT, Holzrolle, Karton |
| Lieferzeit: | 25 Werktage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 3000KM/Monat |
| Dirigent: | 18AWG BC | Isolierung: | Geschäumtes PE |
|---|---|---|---|
| Schild 1: | Gebundenes Aluminium Polypropylen | Schild 2: | Blanker Kupfergeflechtdraht 95 % Bedeckung |
| Jacke: | PVC-Flammhemmung: IEC 60332-1 | Farbe: | Schwarz-Weiss |
| Paket: | 305M, 1000FT, Holzrolle, Karton |
|

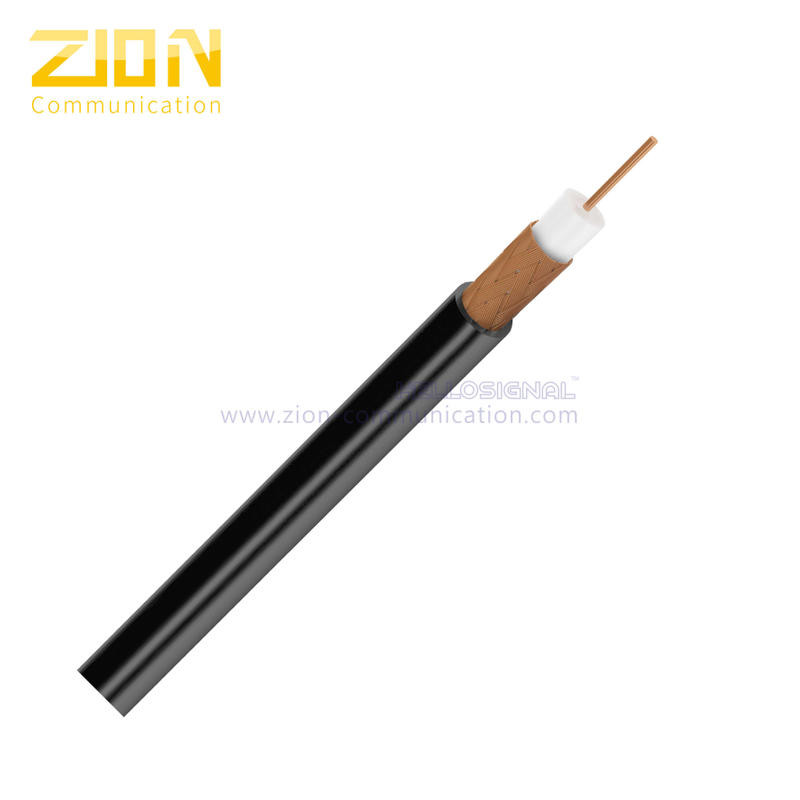

RG6/US BC 95 % BC-PVC NR.7100061 |
|||
| Konstruktionsparameter: | |||
| Innenleiter | 0,040"/1,02 mm/18 AWG BC | ||
| Dielektrikum | 0,175"/4,45 mm geschäumtes PE | ||
| Schild 1 | 0,187"/4,75 mm Verbundaluminium-Polypropylen | ||
| Schild 2 | Blanker Kupfergeflechtdraht 95 % Bedeckung Durchmesser über Abschirmung: 5,1 mm/0,20" |
||
| Jacke | 0,262 ± 0,006"/6,65 ± 0,15 mm PVC Flammverzögerung: IEC 60332-1 |
||
| Manteldicke | |||
| Anwendung | Zur Verwendung in längeren CATV-Lauflängen | ||
| Elektrische Eigenschaften: | |||
| Innenleiterwiderstand | Der Max.um 20℃muss < 21,2 Ω/km (6,96 Ω/kft) sein | ||
| Kapazität | 52 ±3 pF/m 17±0,3 pF/ft | ||
| Impedanz | 75 ± 3 Ω | ||
| Rückflussdämpfung | zwischen 5 und 1000MHz: > 22dB | ||
| Ausbreitungsgeschwindigkeit | 0,85 | ||
| Funkentest (VAC) | 4 | ||
| Mechanische und Umwelteigenschaften | |||
| Biegeradius des Kabels | 10-facher Kabeldurchmesser | ||
| Betriebstemperaturbereich | -20℃bis 60℃ | ||
| Kabeldurchmesser | 0,262 ± 0,006"/6,65 ± 0,15 mm PVC | ||
| Kreuzung | |||
 |
|||
| Dämpfung (20℃): | |||
| Frequenz (MHZ) | Max. Dämpfung (dB/100ft) | Max. Dämpfung (dB/100m) | |
| 5 | 0,58 | 1,90 | |
| 55 | 1,60 | 5.25 | |
| 83 | 1,95 | 6.40 | |
| 187 | 2,85 | 9.35 | |
| 211 | 3.05 | 10.00 | |
| 250 | 3.30 | 10.82 | |
| 300 | 3.55 | 11.64 | |
| 350 | 3,85 | 12.63 | |
| 400 | 4.15 | 13.61 | |
| 450 | 4.40 | 14.43 | |
| 500 | 4.66 | 15.29 | |
| 550 | 4,90 | 16.08 | |
| 600 | 5.10 | 16.73 | |
| 750 | 5.65 | 18.54 | |
| 865 | 6.10 | 20.01 | |
| 1000 | 6.55 | 21.49 | |
| Bestellinformationen: | |||
| Markierung | HELLOSIGNAL RG6/US BC 95 % BC-PVC CCTV-KOAXIALKABEL 7100061 ×××M/FT |
||
| Paket | Angefragte Länge auf Rolle, Pull Box, Kunststoffspule, Holzspule, Palette … | ||
| Lieferzeit | Normalerweise 25 Tage nach Erhalt der Anzahlung. | ||
| Marke | HELLOSIGNAL® ODER OEM | ||
