Herkunftsort: | CHINA |
---|---|
Markenname: | Zion communication OR OEM |
Zertifizierung: | ISO, UL, CE, RoHS |

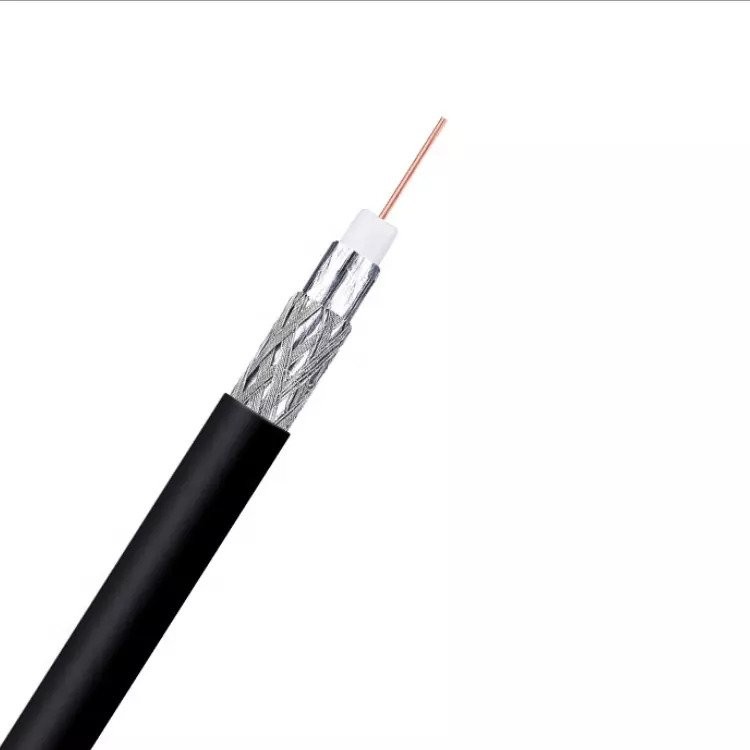

Modellnummer: | Koaxialkabel RG6 |
Min Bestellmenge: | 30 KILOMETER |
Verpackung Informationen: | 305M, 1000FT, Holzrolle, Karton |
Lieferzeit: | 25 Werktage |
Zahlungsbedingungen: | T/T, L/C |
Versorgungsmaterial-Fähigkeit: | 3000KM/Monat |
Dirigent: | 18AWG BC | Isolierung: | Geschäumtes PE |
---|---|---|---|
Schild 1: | Gebundenes Aluminium Polypropylen | Schild 2: | Blanker Kupfergeflechtdraht 95 % Bedeckung |
Jacke: | PVC-Flammhemmung: IEC 60332-1 | Farbe: | Schwarz-Weiss |
Paket: | 305M, 1000FT, Holzrolle, Karton | ||
Markieren: | IEC 60332-1 RG6U-Koaxialkabel,RG6U-CCTV-Koaxial-Baukabel |
RG6U CCS 95 % AL-PVC NR.7100064 |
||||
Konstruktionsparameter: | ||||
Innenleiter | 0,040"/1,02 mm/18AWG CCS | |||
Dielektrikum | 0,180"/4,57 mm geschäumtes PE | |||
Schild 1 | 0,187"/4,75 mm Verbundaluminium-Polypropylen | |||
Schild 2 | Aluminiumgeflechtdraht 95% Bedeckung | |||
Jacke | 0,268"±0,006"/6,81±0,15 mm PVC | |||
Manteldicke | 0,030"/0,76 mm | |||
Anwendung | Zur Verwendung in längeren CATV-Lauflängen | |||
Elektrische Eigenschaften: | ||||
Innenleiterwiderstand |
Der Max.um 20℃muss < 87 Ω/km sein 26,6 Ω/1000 ft |
|||
Kapazität | 52 ±3 pF/m 15,9 ±0,9 pF/ft | |||
Impedanz | 75 ± 3 Ω | |||
Rückflussdämpfung | zwischen 5 und 1000MHz: > 22dB | |||
Ausbreitungsgeschwindigkeit | 0,85 | |||
Funkentest (VAC) | 4 | |||
Mechanische und Umwelteigenschaften | ||||
Biegeradius des Kabels | 10-facher Kabeldurchmesser | |||
Betriebstemperaturbereich | -20℃bis 60℃ | |||
Kabeldurchmesser | 0,268"±0,006"/6,81±0,15 mm PVC | |||
Kreuzung | ||||
Dämpfung (20℃): | ||||
Frequenz (MHZ) | Max. Dämpfung (dB/100ft) | Max. Dämpfung (dB/100m) | ||
5 | 0,58 | 1,90 | ||
55 | 1,60 | 5.25 | ||
83 | 1,95 | 6.40 | ||
187 | 2,85 | 9.35 | ||
211 | 3.05 | 10.00 | ||
250 | 3.30 | 10.82 | ||
300 | 3.55 | 11.64 | ||
350 | 3,85 | 12.63 | ||
400 | 4.15 | 13.61 | ||
450 | 4.40 | 14.43 | ||
500 | 4.66 | 15.29 | ||
550 | 4,90 | 16.08 | ||
600 | 5.10 | 16.73 | ||
750 | 5.65 | 18.54 | ||
865 | 6.10 | 20.01 | ||
1000 | 6.55 | 21.49 | ||
Bestellinformationen: | ||||
Markierung | HELLOSIGNAL RG6U CCS 95% CATV-KOAXIALKABEL 7100064 ×××M/FT |
|||
Paket | 300 m/Holzspule | |||
Lieferzeit | Normalerweise 25 Tage nach Erhalt der Anzahlung. | |||
Marke | HELLOSIGNAL® ODER OEM |
