Kupferverbindung / RJ45-Stecker / Auswahl des Ingenieurs

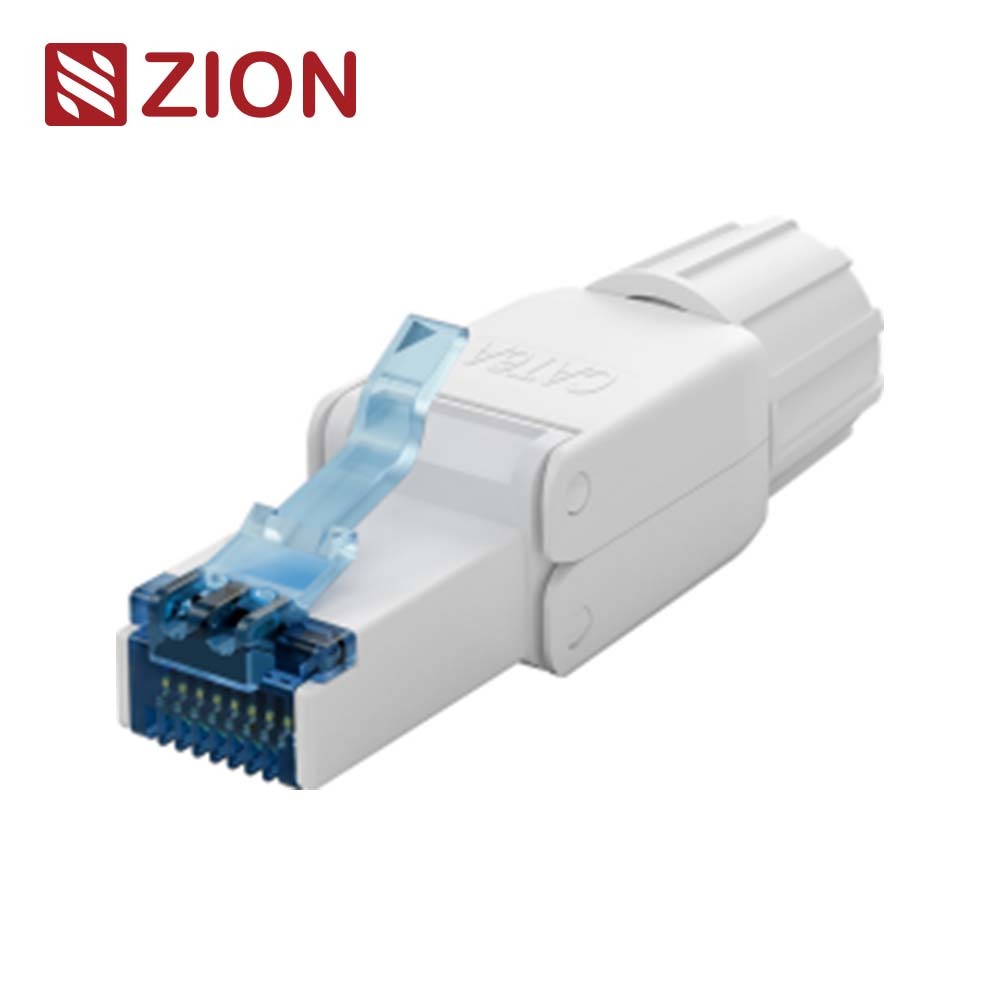

CAT6A RJ45 UTP Werkzeuglose Steckdose

Der ZCTPU6A-B2 ist ein CAT6A RJ45 ungeschützter Werkzeuglosen Stecker, der für schnelle Feldschließung entwickelt wurde und sowohl Festkabel als auch Strangkabel in 22AWG, 23AWG unterstützt,und 24AWG-Bereiche für strukturierte Kupferkabelprojekte.

Installateure von Strukturkabeln
Feldingenieure
Telekommunikationsunternehmer
IT-Integratoren
OEM-Käufer
Beschaffungsteams

Schnelle Mitnahme

Werkzeugloser CAT6A ungeschützter RJ45-Stecker für eine schnellere Feldmontage.
Kompatibel mit Fest- und Strangkabeln in den Größen 22AWG, 23AWG und 24AWG.
Am besten geeignet für Projekte, bei denen eine flexible Termination vor Ort ohne standardmäßigen Crimp-Tool-Workflow erforderlich ist.

Datenblatt / Muster anfordern
Siehe Beschlussfassung

Inhalt

Übersicht
Wesentliche Merkmale
Technische Spezifikation
Bauwesen / Materialien
Anwendungen
Entscheidungsregeln / Abkürzung des Ingenieurs
Auswahlführer
Installationsleitfaden
Häufig gestellte Fragen
Schlussfolgerung

Reserviertes Bildmodul

Fügen Sie hier das Hauptproduktbild, die explodierte Installationsansicht, das Verkabelungssequenzdiagramm und das Anwendungsfoto hinzu.

Reserviertes Videomodul

Geeignet für Werkzeuglose Abschluss-Demo, T568 Verkabelungsanleitung, Feldinstallationsvideo oder Fabrikübersicht.

■1) Überblick

Der CAT6A RJ45 UTP Werkzeuglose Stecker ist ein Feld-Endverbindung für Projekte, die schnelle, wiederholbare Montage ohne herkömmliche Crimp-Tool-Workflow benötigen.Es ist für strukturierte Kupferanlagen geeignet, bei denen die Techniker Kabel direkt vor Ort beenden müssen, wobei die Ausrichtung der permanenten Verbindung auf CAT6A-Ebene beibehalten wird..

Dieses Modell ist nicht abgeschirmt und unterstützt sowohl feste als auch Strangkabelleiter in den Größen 22AWG, 23AWG und 24AWG.Diese Kombination macht es für Installateure nützlich, die verschiedene Kabelkonstruktionen über kommerzielle LANs hinweg verarbeiten., Telekommunikation und Netzausrüstung.

Realität auf dem Feld

Werkzeuglose Steckdosen können die Montagezeit vor Ort verkürzen, aber der tatsächliche Vorteil des Projekts hängt davon ab, ob der Stecker mit der Kabel-OD, dem Leitertyp, dem Verdrahtungsstandard, demund Installationsdisziplin während des Sitzens und Schließens von Draht.

■2) Hauptmerkmale

Das ZCTPU6A-B2 basiert auf Geschwindigkeit, Kompatibilität und einfacherem Handling im Feld.Die Werkzeuglose Struktur und die breite Leiterstütze machen sie flexibler für Installateure, die unter unterschiedlichen Bedingungen vor Ort arbeiten.

Merkmal	Was es bedeutet	Vorteile des Projekts
Werkzeugloses Design	Kein Standard-Arbeitsablauf für die Montage von Krampfwerkzeugen	Beschleunigt die Feldbearbeitung und reduziert die Werkzeugabhängigkeit
CAT6A UTP-Struktur	Nicht abgeschirmter CAT6A-RJ45-Steckerformat	Für UTP-Kupferanlagen, für die eine CAT6A-Positionierung erforderlich ist
Fest- und Strangkabelunterstützung	Passt zu beiden Leiterkonstruktionen	Verbessert die Flexibilität des Feldes für verschiedene Kabeltypen
22/23/24AWG Vereinbarkeit	Unterstützt gemeinsame LAN-Leitergrößen	Verringert die Komplexität beim Modellwechsel beim Einkauf
T568A / T568B Verkabelungsunterstützung	Die Verkabelungssequenz ist direkt auf dem Produktblatt dargestellt	Macht die Feldbearbeitung intuitiver und wiederholbarer
PCB + IDC Interne Anordnung	Die interne Kontakt- und Drahtsitzstruktur unterstützt die Signalausrichtung	Verbessert die Konsistenz der Beendigung
RoHS/REACH-konform	Einbeziehung der Konformitätserklärung	Nützlich für die Beschaffung und Projektdokumentation
Weiße Wohnungen	Standardfarbenoption	Unterstützt ein einheitliches Aussehen in strukturierten Installationen

■3) technische Spezifikationen

Parameter	Spezifikation
Produktbezeichnung	RJ45 UTP CAT6A Werkzeuglose Steckdose
Modell	ZCTPU6A-B2
Verwandte Produktbezeichnung auf dem Blatt	RJ45 UTP CAT6A Werkzeuglose Steckdose (ZC-G40U-C6A-B2)
Typ	CAT6A RJ45 nicht abgeschirmt
Farbe	Weiß
Einhaltung der Vorschriften	RoHS- und REACH-konform
Kabeltypenunterstützung	Fest und gestreckt
AWG-Bereich des Kabels	22AWG / 23AWG / 24AWG
Kontaktwiderstand	20m Ohm
Widerstand gegen Isolierung	<= 500 M ohm @ 100 V Gleichstrom
Widerstand gegen Spannung	Dies ist der Fall, wenn die Leistung von DC1000V AC700V RMS 60HZ, 1min beträgt.
Dauerhafte Verbindung	CAT6A Permanente Verbindung: entspricht ANSI/TIA/EIA 568B.2-10
Speichertemperatur	-40° / +70°
Betriebstemperatur	-10° / +60°
Kunststoff	Neuer PC
Goldspangen	Phosphorbronz, mit Goldplattierung 3' oder 50'
Anschlüsse der Endgeräte	Phosphorbronz, Zinkplattierung
RJ45 Kontaktdauer	750 mal min
IDC-Terminallaufzeit	250 mal min

Wichtigste Erkenntnis

Breite Leiterstützeist ein großer praktischer Vorteil für gemischte Feldkabelumgebungen.

Werkzeuglose Strukturkann die Installationsgeschwindigkeit verbessern, wenn die Techniker sorgfältig die Verkabelungsanleitung befolgen.

3' oder 50' Kontaktmöglichkeitendie Anpassung an unterschiedliche Projekteigenschaften oder lebenszyklusbezogene Erwartungen ermöglichen.

■4) Bauwesen / Materialien

Der Stecker verwendet ein Neues PC-Kunststoffgehäuse in Kombination mit Kontaktelementen aus Phosphor-Bronze und einer internen IDC/PCB-orientierten Struktur.Diese Konfiguration ist so konzipiert, dass sie die Konsistenz der Feldendung unterstützt und gleichzeitig das Produkt kompakt und für die direkte Verbindung von RJ45-Geräten geeignet hält.

Bauteil	Spezifikation	Praktische Bedeutung
Gehäusematerial	Neuer PC	Unterstützt eine langlebige Gehäusestruktur für den Einsatz im Feld
Goldspangen	Phosphorbronz, mit Goldplattierung 3' oder 50'	Hilft, die Erwartungen der Kontaktklasse an die Anforderungen des Projekts anzupassen
Endklemmen	Phosphorbronz, Zinkplattierung	Unterstützt die interne Leiter-Endstruktur
RJ45-Schnittstellenlebenszyklus	750 mal mindestens	Nützlich für die Planung der Lebensdauer in häufig umgebauten Umgebungen
IDC-Entschlusslebenszyklus	250 mal mindestens	Relevanz für die Toleranz für die Wiederbestimmung und die Wartung des Betriebs

Praktische Regel

Bei Werkzeuglosen Steckdosen, die im Feld installiert werden, ist die Genauigkeit der Leiterplätze wichtiger als die Geschwindigkeit allein.Der Installateur sollte die richtige Verkabelungssequenz anpassen und das Gehäuse vollständig drücken, bis der Draht in die IDC-Stiftverfolgung gelangt.

■5) Anwendungen

Die ZCTPU6A-B2 eignet sich für Feld-RJ45-Endungen, bei denen Techniker Steckverbinder direkt vor Ort montieren müssen.vor allem in strukturierten Kupfer-LAN- und Telekommunikationsumgebungen mit einer nicht abgeschirmten CAT6A-Ebene-Steckerarchitektur.

Anwendungsszenario	Warum dieser Stecker passt	Was man überprüfen muss, bevor man eine Genehmigung erhält
Endung des LAN-Kabels vor Ort	Werkzeugloses Design verbessert die Bequemlichkeit der Montage	Kabel AWG und Leitertyp übereinstimmen
Felddienst oder Reparaturarbeiten	Nützlich, wenn Techniker schnell ersetzt oder neu festgelegt werden müssen	Richtige Reihenfolge und Schließqualität T568A/T568B
Kupferkabel für gewerbliche Gebäude	Breite AWG-Unterstützung hilft bei der Vereinheitlichung der Projekte	Kabel-OD und Raum um den Steckkopf
OEM- oder Auftragnehmer-Großverkauf	Klares Übereinstimmen der technischen und umweltbezogenen Datenunterstützungsspezifikation	Erforderliche Kontaktplattierung und Anforderungen an die Einhaltung
Direktverbindung zum Netz an der Ausrüstungseite	Produktblatt zeigt Kompatibilität mit RJ45-Netzwerkanschlüssen	Steckkörperraum und Biegefreiheit an der Geräteseite

■6) Entscheidungsregeln / Abkürzung für Ingenieure

Die schnellste richtige Auswahl beginnt mit vier Überprüfungen: Ist das System nicht abgeschirmt, bevorzugt ein Werkzeuglos-Feld-Terminations-Workflow, fällt das Kabel innerhalb von 22 ‰ 24 AWG,und akzeptiert der Installateur IDC-Sitze statt Standard-Crimping?Wenn ja, ist dieser Stecker in der Regel stark angepasst.

Entscheidungsgrund	Wählen Sie diesen Stecker aus, wenn	Wählen Sie nicht, wann	Alternative Richtung	Kosten/Risiko/Wirkung auf die Instandhaltung
Schutzstrategie	Das Projekt nutzt eine UTP-Verkabelung und benötigt keine geschützte Steckkontinuität	Das System ist abgeschirmt und benötigt abgestimmte abgeschirmte Steckverbinder	Verwenden Sie einen abgeschirmten RJ45 Stecker	Richtige Übereinstimmung vermeidet Erdung und EMV-Inkonsistenz
Arbeitsfluss für die Beendigung	Das Projekt bevorzugt die Werkzeuglose Montage vor Ort	Das Team bevorzugt herkömmlichen Crimp-Tool Plug Workflow	Verwenden Sie einen Standard-Crimp-Typ Stecker	Richtige Workflow-Übereinstimmung reduziert Installationsfehler
Kabelleiterkompatibilität	Kabel ist fest oder in 22AWG, 23AWG oder 24AWG geflochten	Kabel fällt außerhalb des angegebenen Leiterbereichs	Wählen Sie einen Stecker aus, der dem tatsächlichen Kabeltyp entspricht	Vermeidet Probleme mit der Zuverlässigkeit der Montage und des Kontakts
Leistungserwartungen	CAT6A-Festverbindung ist für die Anwendung akzeptabel	Die Projektspezifikation erfordert unterschiedliche oder zusätzliche Leistungsansprüche	Überprüfen Sie die Anpassung der Spezifikationen vor der Bestellung	Verhindert Ablehnung von Einreichungen und Annahmen
Kontaktspezifikation	Standard 3U' Plattierung ist akzeptabel oder 50U' ist früh definiert	Das Projekt hat unbestimmte Erwartungen an den Kontaktgrad	Vor der Freigabe der RFQ müssen die Anforderungen an die Plattierung geklärt werden.	Verringert Beschaffungs- und Qualitätsstreitigkeiten
Bereitschaft des Installateurs	Das Team kann der sechsstufigen Installationsfolge zuverlässig folgen	Das Projekt bevorzugt für alle Installateure einen einfachen, vertrauten Arbeitsablauf	Verwenden Sie den Anschlusstyp, der am besten auf das Feldniveau abgestimmt ist	Richtige Auswahl verbessert die Konsistenz und verringert die Nacharbeit

Praktische Regel

Wählen Sie dieses Modell, wenn das Projekt UTP-Kabel verwendet, der Leiterbereich 2224AWG beträgt und Feldtechniker von einem werkzeuglosen IDC-Style-Stecker anstelle eines herkömmlichen Krempensteckers profitieren.

■7) Auswahlführer

Bei einer korrekten Auswahl sollten der Leitertyp, die AWG-Kompatibilität, die Abschirmungsanforderungen, der Feldworkflow und der erwartete Lebenszyklus bewertet werden.Damit ein technisch akzeptabler Stecker in der tatsächlichen Installationsumgebung nicht unangenehm oder unzuverlässig wird.

Auswahlfaktor	Eine Frage	Empfehlung
Typ des Kabels	Wird bei dem Projekt ein Festkabel, ein Strangkabel oder ein Mischkabel verwendet?	Verwenden Sie dieses Modell, wenn die Website einen Stecker benötigt, der beide unterstützt
Größe des Leiters	Bleibt das Kabel innerhalb von 22AWG, 23AWG oder 24AWG?	Überprüfen Sie Kabelspezifikationen vor dem Großkauf
Schutzanforderung	Ist das strukturierte Verkabelungssystem UTP oder abgeschirmt?	Wählen Sie dies nur dann aus, wenn das geschützte Design mit dem gesamten System übereinstimmt
Installations-Arbeitsfluss	Wird das Projekt von einer Werkzeuglosen Montage mehr profitieren als von einer Standard-Krimpform?	Verwenden Sie Werkzeuglos, wenn Feldgeschwindigkeit und Wiederholbarkeit wichtig sind
Kontaktanforderung	Ist Standard 3U' genug, oder ist 50U' bevorzugt?	Verriegelung der Plattierungsanforderung vor Auftragsfreigabe
Erwartungen an Unterhaltsleistungen	Wie oft werden die Steckdosen neu eingepackt oder neu festgelegt?	Überprüfen Sie die RJ45- und IDC-Lebensdauerdaten anhand der Serviceerwartungen

Abmessung	Wert	Warum es wichtig ist
Gesamtlänge	47.40 mm	Nützlich für die Planung der Geräteseite
Referenz für die Frontbreite	14.4 mm	Relevanz für das Bewusstsein für den Verbindungsraum
Referenzhöhe der Vorderseite	11.60 mm	Hilft bei der Beurteilung der Eignung in engen Ausrüstungsanlagen
Referenzen für den Kabeldurchmesser	Ø13.97 / Ø8.50 gezeigt	Nützlich für das Verständnis der Dehnungsentlastungs- und Kabel-Eingangsgeometrie

■8) Installationsleitfaden

Das Produktblatt enthält ein sechsstufiges Bedienhandbuch, das für Feldteams nützlich ist, da die Einbaukonsistenz einen direkten Einfluss auf die Zuverlässigkeit der Abschlüsse und die Testergebnisse hat.

Schritt	Maßnahmen	Fokussieren des Installateurs
1	Entfernen Sie die Kabeljacke mit einem Werkzeug von etwa 2 cm	Vermeiden Sie, dass die Leiterisolierung beschädigt wird
2	Setzen Sie Kabel in IDC nach Terminal T568	Folgen Sie der richtigen Reihenfolge T568A oder T568B
3	Schneiden Sie die zusätzlichen Drähte ab.	Halten Sie die Beendigung sauber und kontrolliert
4	Zur Einfügung von IDC in PCB	Stellen Sie sicher, dass die Montage richtig sitzt
5	Drücken Sie auf beiden Seiten Kunststoffgehäuse, bis der Draht in die IDC-Pin-Hasse	Sicherstellen der vollständigen Schließung und Sitzfläche
6	Das Endprodukt	Inspektion vor Prüfung oder Einsatz

■9) Häufig gestellte Fragen

1Was ist der Hauptvorteil dieses Werkzeuglosen Steckers?

Sein Hauptvorteil ist eine schnellere Feldschließung ohne standardmäßigen Crimp-Tool-Arbeitsablauf, während er dennoch CAT6A-ungeschützte Anwendungspositionierung unterstützt.

2Welche Kabel-Typen passt es?

Es wird angegeben, dass es sowohl festes als auch Strangkabel in den Größen 22AWG, 23AWG und 24AWG passt.

3Ist dieser Stecker abgeschirmt oder nicht abgeschirmt?

Es handelt sich um einen nicht abgeschirmten CAT6A RJ45 Werkzeuglosen Stecker, so dass er dem UTP-Systemdesign angepasst werden sollte.

4Kann die Kontaktplatte angepasst werden?

Ja, die goldenen Pins sind als 3U' oder 50U' Optionen angegeben.

5Welche Verkabelungsabläufe sollten die Installateure befolgen?

Das Produktblatt enthält Anleitungen für die Anordnung von T568A und T568B-Stiftungen, und die Installationsschritte geben den Benutzern Anweisungen, die Leiter nach Terminal T568 in die IDC zu legen.

6Was sollten Käufer vor dem Großkauf bestätigen?

Die Käufer sollten den Kabel AWG-Bereich, den Leitertyp, die Abschirmungsanforderungen, die bevorzugte Plattierungsstufe und die Frage bestätigen, ob das Standortteam einen werkzeuglosen Installations-Workflow wünscht.

■10) Schlussfolgerung

Der ZCTPU6A-B2 ist ein praktischer CAT6A-UTP-werkzeugloser Stecker für Projekte, bei denen flexible Feldbeenden, Mischleiterkompatibilität und direkte Installationsanleitung wichtig sind.Der Wert des Werkzeugs stammt aus der Balance des Werkzeuglosen, AWG-Range-Unterstützung, elektrische Daten und Kontakt-Anpassungsoptionen.

Für beste Ergebnisse, passen Sie es zu einer klar definierten nicht abgeschirmten Verkabelungsarchitektur, überprüfen Sie den Kabelgrößenbereich vor der Bestellung, und stellen Sie sicher, dass Feldteams die Verkabelungs- und Schließschritte sorgfältig befolgen.Wenn diese Bedingungen erfüllt sind, wird es zu einer starken Wahl für eine effiziente Kupferfeldbehebung.

Brauchst du Hilfe bei der Bestätigung des richtigen Werkzeuglosen Steckers für dein Projekt?

Senden Sie uns Ihren Kabeltyp, die Leitergröße, die Abschirmungsanforderungen, die Vorlieben für die Plattierung und die Projektmenge.

Datenblatt / Angebot anfordern
Zurück nach oben

vorgeschlagene Parametercheckliste

Anforderung an Festkabel oder Strangkabel
22AWG / 23AWG / 24AWG Leitergröße
Bestätigung des UTP-Systems
3' oder 50' Plattierung bevorzugt
T568A / T568B Standards für den Standort
Projektmenge und Installationsvorgang

Größe und Tag:

Herkunftsort:	China
Markenname:	Zion communication OR OEM
Zertifizierung:	ISO, CE, RoHS, UL
Modellnummer:	Werkzeugloser Stecker mit freiem Druck

Min Bestellmenge:	1.000 PC
Verpackung Informationen:	1 PC-/Plastictasche, PCS/Carton
Lieferzeit:	Normalerweise 10 Arbeitstage
Zahlungsbedingungen:	T/T, L/C
Versorgungsmaterial-Fähigkeit:	30.000 PCS/Monat

CAT6A RJ45 UTP Werkzeugloser Stecker

CAT6A RJ45 UTP Werkzeuglose Steckdose

■1) Überblick

■2) Hauptmerkmale

■3) technische Spezifikationen

■4) Bauwesen / Materialien

■5) Anwendungen

■6) Entscheidungsregeln / Abkürzung für Ingenieure

■7) Auswahlführer

■8) Installationsleitfaden

■9) Häufig gestellte Fragen

1Was ist der Hauptvorteil dieses Werkzeuglosen Steckers?

2Welche Kabel-Typen passt es?

3Ist dieser Stecker abgeschirmt oder nicht abgeschirmt?

4Kann die Kontaktplatte angepasst werden?

5Welche Verkabelungsabläufe sollten die Installateure befolgen?

6Was sollten Käufer vor dem Großkauf bestätigen?

■10) Schlussfolgerung
