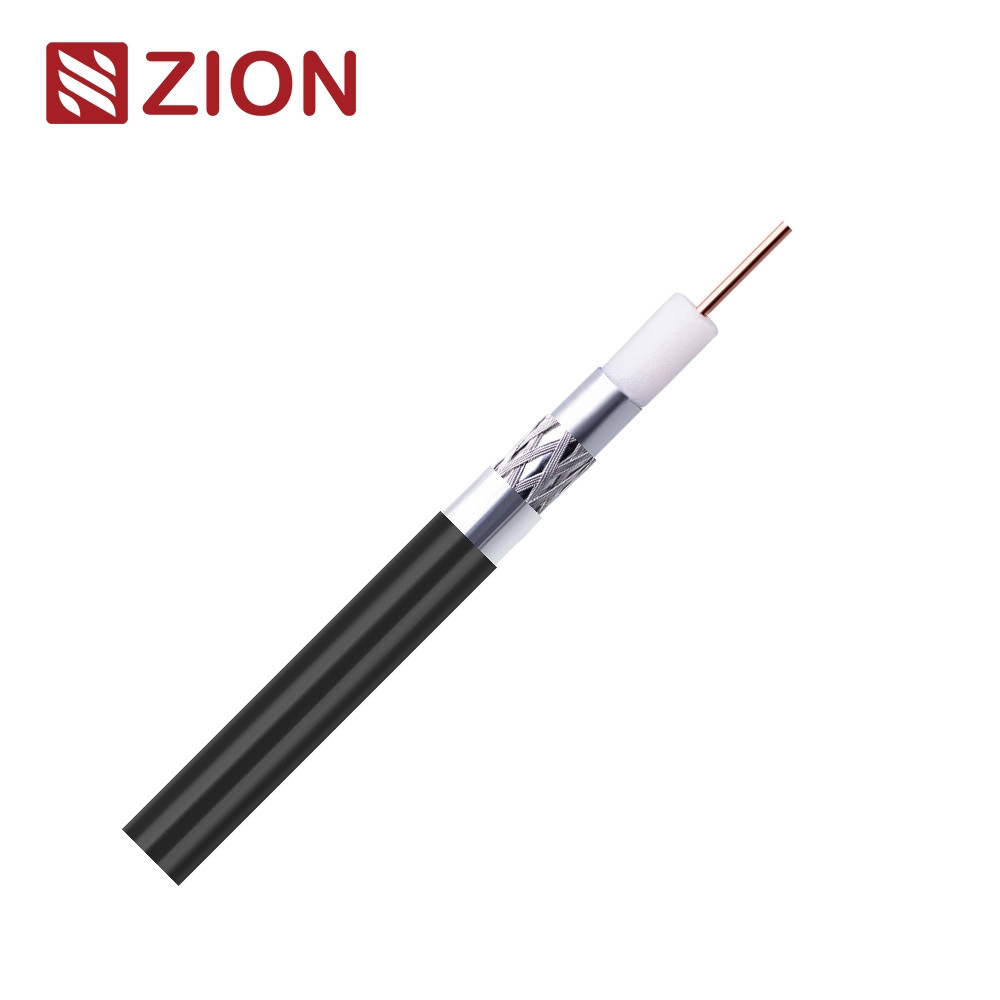

RG6+T-Kabel mit BRD703 SA Klasse A++ Fca - Qualitätssignalübertragungsprodukt

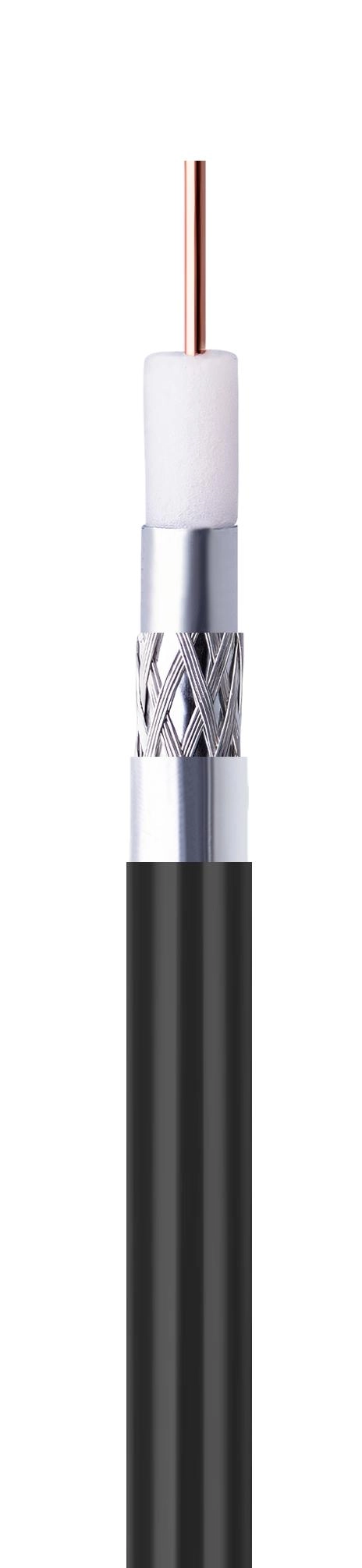

Schlüsselinformationen und Konstruktionsparameter:

SKU:

7170102

Klasse CPR

FCA

Standards:

Einheit für die Berechnung der Nennwerte
CEI-UNEL 36762
Einheitliche Prüfungen

Material für innere Leiter

Rein Kupfer (Cu)

Größe des inneren Leiters

1.13 ± 0,02 mm

Isoliermaterial

Schaumstoff aus Polyethylen ((PEG))

Isolationsgröße

40,80 ± 0,10 mm

Schild 1

Al/Pet/Al+Sur

Schild 2

aus Kupfer (CuSn)

45% Abdeckung

Schild 3

Al/Pet J-Folien

Kleider und Kleidung

Material: PE

OD: 6,90 ± 0,20 mm

Farbe: Weiß/Schwarz oder kundenspezifisch

Anwendung

DOCSIS 3.1 (Daten über Koax-System)
4K-UHD
Außen- und unterirdische Anlagen

Elektrische Eigenschaften und physikalische Eigenschaften:

Eigenschaftsimpedanz

200 MHz 75 ± 3 Ohm

Kapazität (@1kHz)

52 ± 2 pF/m Nom

Geschwindigkeitsquote

85% Nom.

Widerstand des inneren Leiters

18 Ω/km

Außenleitungswiderstand

14 Ω/km

Schleifwiderstand

32 Ω/km

Wärmeverschmutzung

3 kV

Höchststrom (Ieff)

8 A

Strukturelle Renditeverluste (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 26 dB

2000 - 3000 MHz

> 22 dB

Auswahl von Absenkung ((SA))
SA-Klasse A++

30 - 1000 MHz

> 110 dB

1000 - 2000 MHz

> 105 dB

2000 - 3000 MHz

> 90 dB

Übertragungsimpedanz

5-30 MHz

<50,0 mOhm/m

Min.Biegungsradius

35/70 mm

Max. Kabelziehkraft

150 N

Betriebstemperatur

-40 / +80 °C

Dämpfung (bei 20°C)

Frequenz (MHZ)

Maximale Dämpfung (dB/100 m)

5

1.60

10

2.30

30

3.20

50

4.10

200

8.00

300

9.80

470

12.50

*Die vorstehenden Daten dienen lediglich als Referenz; der tatsächliche Auftragsprüfbericht hat Vorrang.

Bestellinformationen:

Markierung

HANGZHOU ZION 7170102 75 OHM RG6+T BRD703 SA Klasse A++ Fca EN50117-9-2 DDMMYY 001M-100M

Paket

100M/Rolle, 300M/WS (oder auf Wunsch des Kunden)

Lieferzeit

Normalerweise 25 Tage nach Erhalt der Kaution.

Marke

HELLOSIGNAL® oder OEM
