Detailinformationen

Leiter:	CCS	Dielektrikum:	Geschäumtes PET
Schild 1:	Al-Folie	Schild 2:	Aluminiumeinfassung
Jacke:	CMR veranschlagte PVC	Farbe:	Schwarz oder weiß
Paket:	305M, 1000FT, Holzrolle, Karton
Hervorheben:	Viererkabel abgeschirmtes Koaxialkabel , Koaxialkabel des Schildes des Viererkabels rg6

Produkt-Beschreibung

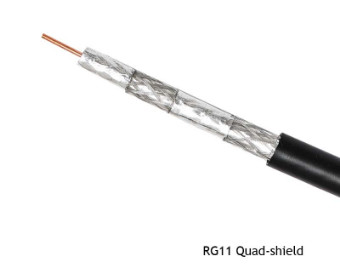

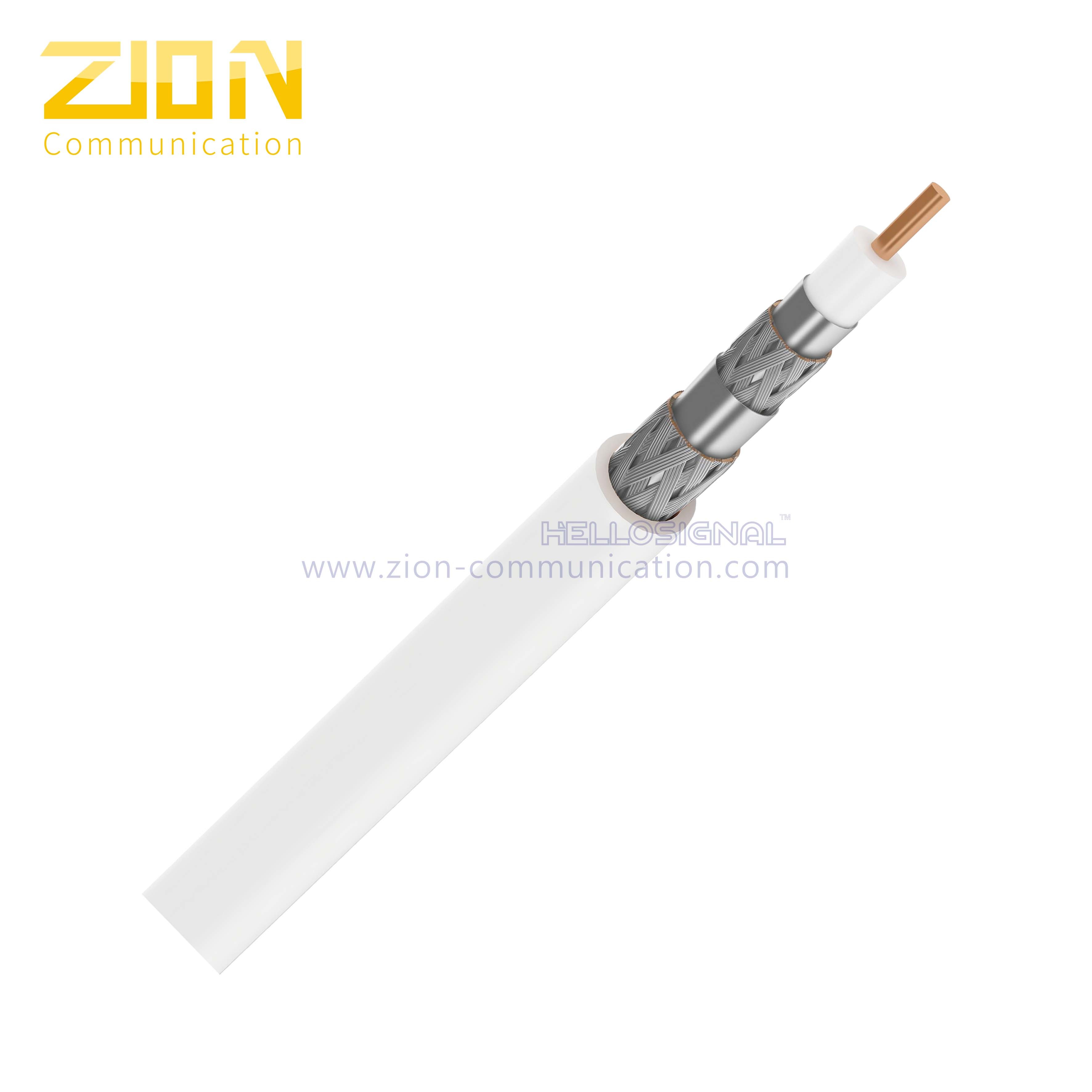

14 AWG CCS-Leiter RG11 Koaxialkabel Quad-Schild mit CMR-bewertetem PVC-Jackett

Dieses RG11 Quad-Shield-Koaxialkabel von Zion Communication ist für eine überlegene Leistung in digitalen Kabel-, Satelliten-, Antennen- und Kommunikationssystemen entwickelt worden.mit einer charakteristischen Impedanz von 75 Ohm und einer umfassenden Abschirmung, bietet es eine zuverlässige Übertragung von HF-Signalen für verschiedene Anwendungen.

Besuchen Sie unseren offiziellen CATV-Koaxialkabelkatalog

Produktspezifikationen

Schnelle Details

RG11 Quad-Shield-Koaxialkabel
14 AWG CCS-Leiter
60 °/o AL-Ziehen + 40 °/o AL-Ziehen
PE-Dämmung aus Schaum
UL CMR-bewertete PVC-Jackette
Impedanz von 75 Ohm
auf 3 GHz getestet
Zertifizierungen: ISO, CE, RoHS, UL
Standardlänge: 305 Meter, 1000 Fuß auf Holzspulen

Konstruktionsparameter

Komponente	Spezifikation	Material
Innerer Leiter	0.064"/1.63mm/14AWG	Kupferbeschichteter Stahl
Dielektrische	0.280"/7.11mm	Schaumhaltiges PE
Schild 1	0.287"/7.29mm	Polypropylen aus Aluminium
Schild 2	60% Abdeckung	mit einer Breite von mehr als 20 mm
Schild 3	Nicht gebunden	Aluminiumlaminiertes Band
Schild 4	40% Abdeckung	mit einer Breite von mehr als 20 mm
Kleider und Kleidung	0.407"±0.006"/10.34±0.15mm	PVC CMR oder CMG (UL)
Abdeckungsdicke	0.037"/0.94mm
Anwendung	Für die Verwendung bei längeren CATV-Längen

Elektrische Eigenschaften

Parameter	Wert
Widerstand des inneren Leiters	< 87 Ω/km (< 26,53 Ω/1000ft)
Kapazität	Die Prüfung ist in der Lage, die Anforderungen der Richtlinie 2008/57/EG zu erfüllen.
Impedanz	75 ± 3 Ω
Rückkehrverlust (5-1000 MHz)	> 22 dB
Geschwindigkeit der Verbreitung	0.85
Versuch mit Funken (VAC)	4

Abdünnung (20°C)

Frequenz (MHz)	Maximale Dämpfung (dB/100 Fuß)	Maximale Dämpfung (dB/100 m)
5	0.38	1.25
55	0.96	3.15
83	1.18	3.87
187	1.75	5.74
211	1.90	6.23
250	2.05	6.72
300	2.25	7.38
350	2.42	7.94
400	2.60	8.53
450	2.75	9.02
500	2.90	9.51
550	3.04	9.97
600	3.18	10.43
750	3.65	11.97
865	3.98	13.05
1000	4.35	14.27

Mechanische und ökologische Eigenschaften

Eigentum	Wert
Radius der Kabelbiegung	10 mal der Kabeldurchmesser
Betriebstemperaturbereich (PVC)	-20 bis 75 °C
Abmessungen der Kabel	0.41"±0.006"/10.39±0.15 mm

Anwendungen

CATV (Kabelfernsehen)
MATV (Master Antenna Television)
CCTV (Schließkreislauffernsehen)
Lokalnetz
Digitales Video
Antennen
Übertragung von HF-Signalen

Bestellinformationen

Kennzeichnung: Zion-Kommunikation KT2096 RG11 60% gebunden 40% nicht gebunden PVC CMR oder CMG (UL) CATV-Koaxialkabel

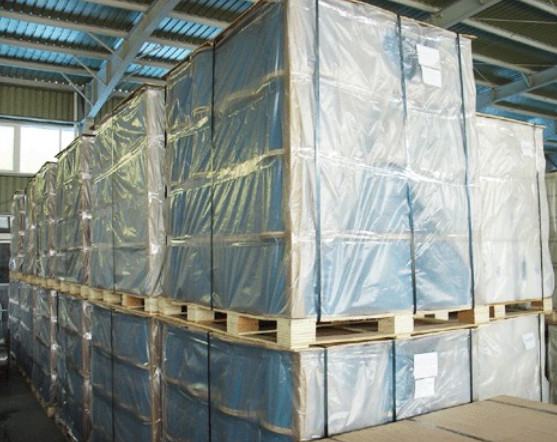

Paket: 500 Fuß/Zugschachtel, 1000 Fuß/Holzspule, Palette
Lieferzeit: Normalerweise 25 Tage nach Eingang der Kaution

Qualität und Wettbewerbsvorteile

Umfassende Qualitätskontrolle:Strenge Kontrollen von den Rohstoffen bis zu den Endprodukten, einschließlich der Inspektion des eingehenden Materials, der Kontrolle des Herstellungsprozesses und der Endkontrolle
Weiterbildung der Arbeitskräfte:Tägliche, wöchentliche und monatliche Ausbildungsprogramme mit Arbeitsanweisungen an jeder Station
Weiterentwickelte Produktionssysteme:5S-Implementierungs- und Maschinenwartungsverfahren
Forschung und Entwicklung:Schwerpunkt auf der Stärkung von Elemententechnologien für zukünftiges Wachstum
24/7 Kundendienst:Sofortiger Service und effektive Kommunikation
Umfangreiche Produktpalette:Mehr als 1000 Arten von Kabeln, Steckverbänden und Baugruppen
Zuverlässige Lieferung:Konsistente Pünktliche Lieferleistung

Größe und Tag:

Herkunftsort:	China
Markenname:	Zion communication OR OEM
Zertifizierung:	ISO, CE, RoHS, UL
Modellnummer:	RG11 Koaxialkabel CMR

Min Bestellmenge:	30 KILOMETER
Verpackung Informationen:	305M, 1000FT, hölzerne Spule, Karton
Lieferzeit:	25 Arbeitstage
Zahlungsbedingungen:	T/T, L/C
Versorgungsmaterial-Fähigkeit:	3000KM/Monat

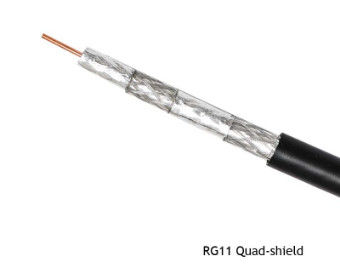

14 AWG CCS Leiter RG11 Quad-Shield Koaxialkabel mit CMR-zertifiziertem PVC-Mantel für CATV
