Herkunftsort: | CHINA |
---|---|
Markenname: | Zion communication OR OEM |
Zertifizierung: | UL, ETL, CE, RoHS |
Modellnummer: | VATC-Kabel |
Min Bestellmenge: | 30 KILOMETER |
Verpackung Informationen: | 500M, 1000M, hölzerne Trommel, Palette |
Lieferzeit: | Normalerweise 15 Werktage |
Zahlungsbedingungen: | T/T, L/C |
Versorgungsmaterial-Fähigkeit: | 1000KM/Monat |
Innenleiter: | 0,051"/1.13mm/16AWG weil | Nichtleiter: | 0,180"/4.8mm geschäumtes PET |
---|---|---|---|
Schild 1: | 0,20"/4.95mm verbundenes Aluminium-HAUSTIER | Schild 2: | Aluminiumabdeckung des bortendrahtes 55% |
Jacke: | 0,268" ±0.006“/6.81±0.15mm PVC | Jackenstärke: | 0,030"/0.76mm |

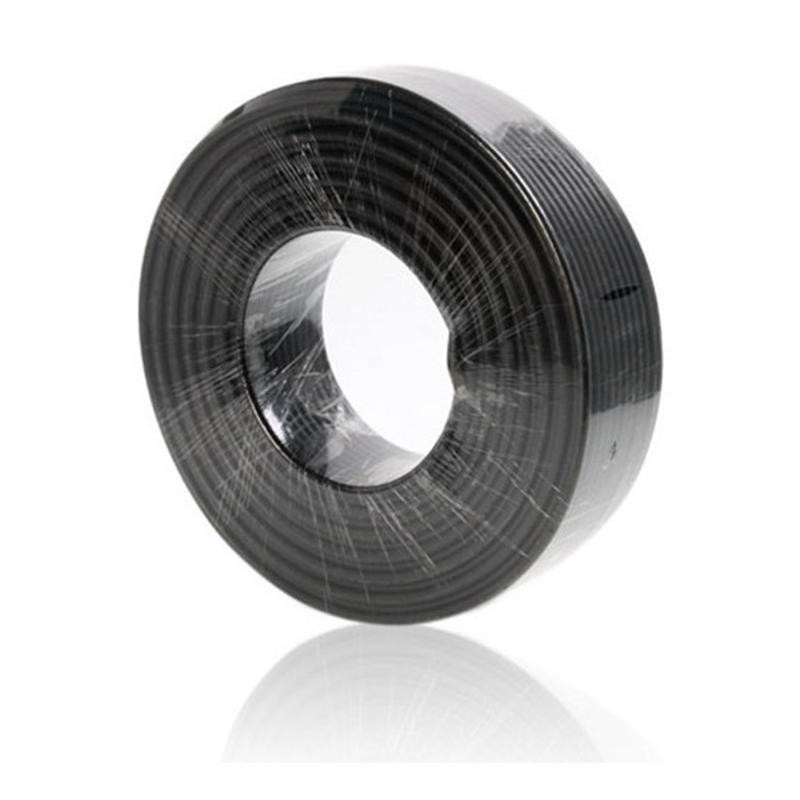

17 VATC BC 75 Ohm CATV-Koaxialkabel NR.7100421 |
|||
Konstruktionsparameter: | |||
Innenleiter | 0,051 Zoll/1,13 mm/16 AWG BC | ||
Dielektrikum | 0,180"/4,8 mm geschäumtes PE | ||
Schild 1 | 0,20"/4,95 mm Verbundaluminium-PET | ||
Schild 2 | Aluminiumgeflechtdraht 55% Bedeckung | ||
Jacke | 0,268"±0,006"/6,81±0,15 mm PVC | ||
Manteldicke | 0,030"/0,76 mm | ||
Anwendung | Zur Verwendung in längeren CATV-Lauflängen | ||
Elektrische Eigenschaften: | |||
Innenleiterwiderstand |
Der Max.um 20℃muss < 17,2 Ω/km sein 5,25 Ω/1000 ft |
||
Kapazität | 52 ±3 pF/m 15,9 ±0,9 pF/ft | ||
Impedanz | 75 ± 3 Ω | ||
Rückflussdämpfung | zwischen 5 und 1000MHz: > 22dB | ||
Ausbreitungsgeschwindigkeit | 0,85 | ||
Funkentest (VAC) | 4 | ||
Mechanische und Umwelteigenschaften | |||
Biegeradius des Kabels | 10-facher Kabeldurchmesser | ||
Betriebstemperaturbereich | -20℃bis 60℃ | ||
Kabeldurchmesser | 0,268"±0,006"/6,81±0,15 mm PVC | ||
Kreuzung | |||
Dämpfung (20℃): | |||
Frequenz (MHZ) | Max. Dämpfung (dB/100ft) | Max. Dämpfung (dB/100m) | |
50 | 1.13 | 3,70 | |
100 | 1,68 | 5.50 | |
200 | 2.47 | 8.10 | |
400 | 3.57 | 11.70 | |
800 | 5.18 | 17.00 | |
950 | 5.70 | 18.70 | |
1350 | 6,95 | 22.80 | |
1750 | 8.05 | 26.40 | |
2150 | 9.09 | 29.80 | |
3000 | 11.04 | 36.20 | |
Bestellinformationen: | |||
Markierung |
HALLOSIGNAL 17 VATC BC CATV-KOAXIALKABEL 7100421 ×××M/FT |
||
Paket | Angefragte Länge auf Rolle, Pull Box, Kunststoffspule, Holzspule, Palette … | ||
Lieferzeit | Normalerweise 25 Tage nach Erhalt der Anzahlung. | ||
Marke | HALLOSIGNAL®ODER OEM |
