| Herkunftsort: | CHINA |
|---|---|
| Markenname: | Zion communication OR OEM |
| Zertifizierung: | UL, ETL, CE, RoHS |
| Modellnummer: | Ct-Kabel |
| Min Bestellmenge: | 30 KILOMETER |
| Verpackung Informationen: | 500M, 1000M, hölzerne Trommel, Palette |
| Lieferzeit: | Normalerweise 15 Werktage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 1000KM/Monat |
| Innenleiter: | 0,04"/1.00mm/18AWG weil | Nichtleiter: | 4.6mm 5 Zellenhohl-PET |
|---|---|---|---|
| Schild 1: | 4.75mm überschnitten kupferne Folie | Schild 2: | 16*4*0.12mm bloße kupferne Abdeckung des Borten-Drahtes 55% |
| Jacke: | 6.7±0.15mm LSZH | Jackenstärke: | 0,030"/0.76mm |
|

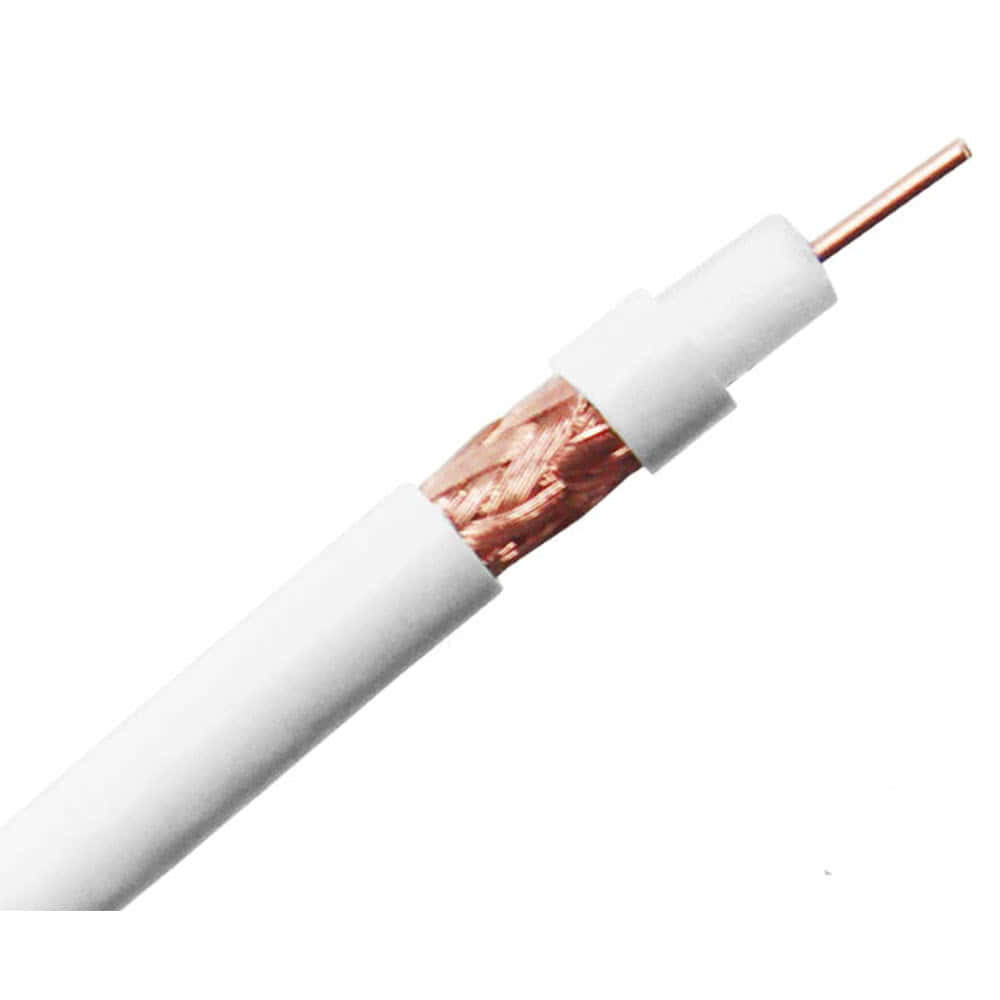

75 Ohm CATV-Koaxialkabel NR.7100442 |
|||
| Konstruktionsparameter: | |||
| Innenleiter | 0,04"/1,00 mm/18AWG BC | ||
| Dielektrikum | 4,6 mm 5-zelliges PE mit Luftabstand | ||
| Schild 1 | 4,75 mm überlappte Kupferfolie | ||
| Schild 2 | 16 * 4 * 0,12 mm blankes Kupfergeflecht draht 55% abdeckung |
||
| Jacke | 6,7 ± 0,15 mm LSZH | ||
| Manteldicke | 0,030"/0,76 mm | ||
| Anwendung | Zur Verwendung in längeren CATV-Lauflängen | ||
| Elektrische Eigenschaften: | |||
| Innenleiterwiderstand |
Der Max.um 20℃muss < 21,9 Ω/km sein 6,68 Ω/1000 ft |
||
| Kapazität | 52 ±3 pF/m 15,9 ±0,9 pF/ft | ||
| Impedanz | 75 ± 3 Ω | ||
| Rückflussdämpfung | zwischen 5 und 1000MHz: > 22dB | ||
| Ausbreitungsgeschwindigkeit | 0,85 | ||
| Funkentest (VAC) | 4 | ||
| Mechanische und Umwelteigenschaften | |||
| Biegeradius des Kabels | 10-facher Kabeldurchmesser | ||
| Betriebstemperaturbereich | -20℃bis 60℃ | ||
| Kabeldurchmesser | 6,7 ± 0,15 mm LSZH | ||
| Kreuzung | |||
|
|||
| Dämpfung (20℃): | |||
| Frequenz (MHZ) | Max. Dämpfung (dB/100ft) | Max. Dämpfung (dB/100m) | |
| 5 | 1.00 | ||
| 10 | 1,50 | ||
| 50 | 3,80 | ||
| 100 | 5.70 | ||
| 200 | 8.70 | ||
| 300 | 9.80 | ||
| 470 | 12.80 | ||
| 600 | 14.00 | ||
| 1000 | 19.00 | ||
| Bestellinformationen: | |||
| Markierung |
HELLOSIGNAL CT100 CPE LSZH CATV-KOAXIALKABEL 7100442 ×××M/FT |
||
| Paket | Angefragte Länge auf Rolle, Pull Box, Kunststoffspule, Holzspule, Palette … | ||
| Lieferzeit | Normalerweise 25 Tage nach Erhalt der Anzahlung. | ||
| Marke | HALLOSIGNAL®ODER OEM | ||
