Herkunftsort: | CHINA |
---|---|
Markenname: | Zion communication OR OEM |
Zertifizierung: | UL, ETL, CE, RoHS |
Modellnummer: | Ct-Kabel |
Min Bestellmenge: | 30 KILOMETER |
Verpackung Informationen: | 500M, 1000M, hölzerne Trommel, Palette |
Lieferzeit: | Normalerweise 15 Werktage |
Zahlungsbedingungen: | T/T, L/C |
Versorgungsmaterial-Fähigkeit: | 1000KM/Monat |
Innenleiter: | 0,04"/1.00mm/18AWG weil | Nichtleiter: | 4.6mm FPE |
---|---|---|---|
Schild 1: | 4.75mm überschnitten kupferne Folie | Schild 2: | 16*4*0.12mm bloße kupferne Abdeckung des Borten-Drahtes 55% |
Jacke: | 6.7±0.15mm LSZH | Jackenstärke: | 0,030"/0.76mm |

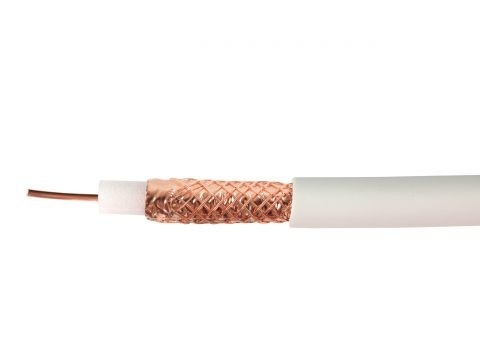

CT100 FPE LSZH 75 Ohm CATV-Koaxialkabel NR.7100444 |
|||
Konstruktionsparameter: | |||
Innenleiter | 0,04"/1,00 mm/18AWG BC | ||
Dielektrikum | 4,6 mm FPE | ||
Schild 1 | 4,75 mm überlappte Kupferfolie | ||
Schild 2 | 16 * 4 * 0,12 mm blankes Kupfergeflecht draht 55% abdeckung |
||
Jacke | 6,7 ± 0,15 mm LSZH | ||
Manteldicke | 0,030"/0,76 mm | ||
Anwendung | Zur Verwendung in längeren CATV-Lauflängen | ||
Elektrische Eigenschaften: | |||
Innenleiterwiderstand |
Der Max.um 20℃muss < 21,9 Ω/km sein 6,68 Ω/1000 ft |
||
Kapazität | 52 ±3 pF/m 15,9 ±0,9 pF/ft | ||
Impedanz | 75 ± 3 Ω | ||
Rückflussdämpfung | zwischen 5 und 1000MHz: > 22dB | ||
Ausbreitungsgeschwindigkeit | 0,85 | ||
Funkentest (VAC) | 4 | ||
Mechanische und Umwelteigenschaften | |||
Biegeradius des Kabels | 10-facher Kabeldurchmesser | ||
Betriebstemperaturbereich | -20℃bis 60℃ | ||
Kabeldurchmesser | 6,7 ± 0,15 mm LSZH | ||
Kreuzung | |||
Dämpfung (20℃): | |||
Frequenz (MHZ) | Max. Dämpfung (dB/100ft) | Max. Dämpfung (dB/100m) | |
5 | 1,60 | ||
50 | 4.60 | ||
100 | 6.50 | ||
200 | 9.50 | ||
460 | 15.00 | ||
860 | 19.50 | ||
1000 | 21.50 | ||
1750 | 29.00 | ||
2150 | 32.50 | ||
Bestellinformationen: | |||
Markierung |
HELLOSIGNAL CT100 FPE LSZH CATV-KOAXIALKABEL 7100444 ×××M/FT |
||
Paket | Angefragte Länge auf Rolle, Pull Box, Kunststoffspule, Holzspule, Palette … | ||
Lieferzeit | Normalerweise 25 Tage nach Erhalt der Anzahlung. | ||
Marke | HALLOSIGNAL®ODER OEM |
