| Herkunftsort: | CHINA |
|---|---|
| Markenname: | Zion communication OR OEM |
| Zertifizierung: | UL, ETL, CE, RoHS |
| Modellnummer: | Ct-Kabel |
| Min Bestellmenge: | 30 KILOMETER |
| Verpackung Informationen: | 500M, 1000M, hölzerne Trommel, Palette |
| Lieferzeit: | Normalerweise 15 Werktage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 1000KM/Monat |
| Innenleiter: | 0,065"/1.67mm/14AWG weil | Nichtleiter: | 7.28mm 5 Zellenhohl-PET |
|---|---|---|---|
| Schild 1: | überschnittene kupferne Folie | Schild 2: | 16*6*0.12mm bloße kupferne Abdeckung des Borten-Drahtes 55% |
| Jacke: | 10.1±0.20mm LSZH | Jackenstärke: | 0,030"/0.76mm |
|

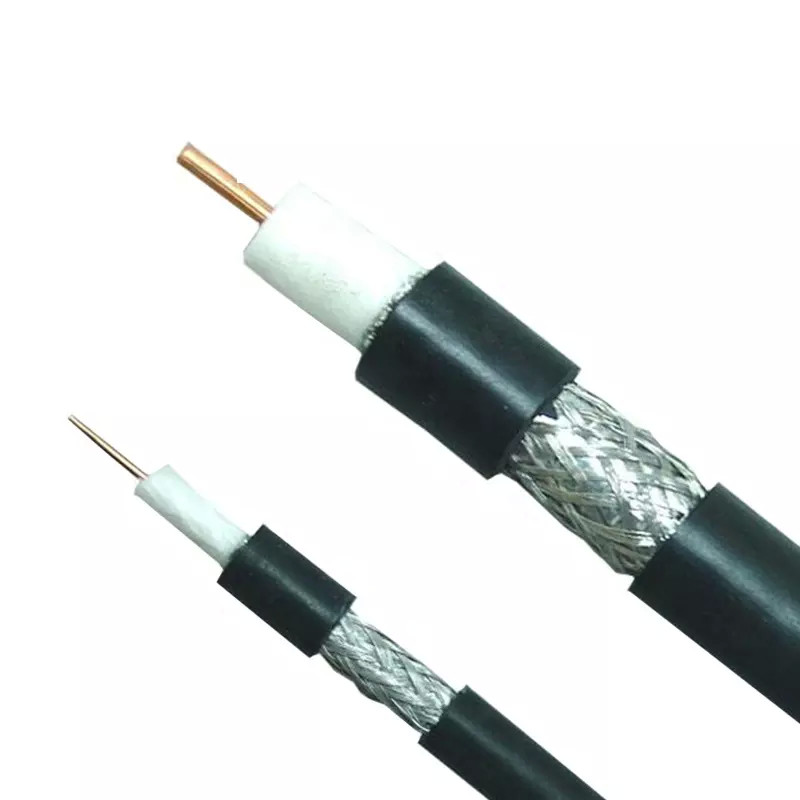

75 Ohm CATV-Koaxialkabel Nr. 7100448 |
|||
| Konstruktionsparameter: | |||
| Innenleiter | 0,065"/1,67 mm/14AWG BC | ||
| Dielektrikum | 7,28 mm 5-zelliges PE mit Luftabstand | ||
| Schild 1 | überlappende Kupferfolie | ||
| Schild 2 |
16 * 6 * 0,12 mm blankes Kupfer Geflechtdraht 55% Bedeckung |
||
| Jacke | 10,1 ± 0,20 mm LSZH | ||
| Manteldicke | 0,030"/0,76 mm | ||
| Anwendung | Zur Verwendung in längeren CATV-Lauflängen | ||
| Elektrische Eigenschaften: | |||
| Innenleiterwiderstand | Der Max.um 20℃muss < 7,86 Ω/km sein | ||
| Kapazität | 52 ±3 pF/m 15,9 ±0,9 pF/ft | ||
| Impedanz | 75 ± 3 Ω | ||
| Rückflussdämpfung | zwischen 5 und 1000MHz: > 22dB | ||
| Ausbreitungsgeschwindigkeit | 0,85 | ||
| Funkentest (VAC) | 4 | ||
| Mechanische und Umwelteigenschaften | |||
| Biegeradius des Kabels | 10-facher Kabeldurchmesser | ||
| Betriebstemperaturbereich | -20℃bis 60℃ | ||
| Kabeldurchmesser | 7,8 ± 0,20 mm LSZH | ||
| Kreuzung | |||
|
|||
| Dämpfung (20℃): | |||
| Frequenz (MHZ) | Max. Dämpfung (dB/100ft) | Max. Dämpfung (dB/100m) | |
| 5 | 0,80 | ||
| 10 | 1.20 | ||
| 50 | 3.20 | ||
| 100 | 5.40 | ||
| 200 | 6.50 | ||
| 300 | 8.50 | ||
| 470 | 11.00 | ||
| 600 | 13.50 | ||
| 1000 | 16.40 | ||
| Bestellinformationen: | |||
| Markierung |
HELLOSIGNAL CT167 CPE LSZH CATV-KOAXIALKABEL 7100448 ×××M/FT |
||
| Paket | Gewünschte Länge auf Rolle, Holzspule, Palette … | ||
| Lieferzeit | Normalerweise 25 Tage nach Erhalt der Anzahlung. | ||
| Marke | HALLOSIGNAL®ODER OEM | ||
