Herkunftsort: | China |
---|---|
Markenname: | Zion communication OR OEM |
Zertifizierung: | UL, ETL, CE, RoHS |
Modellnummer: | SA |
Min Bestellmenge: | 30 km |
Verpackung Informationen: | 500M, 1000M, Holztrommel, Palette |
Lieferzeit: | Normalerweise 15 Werktage |
Zahlungsbedingungen: | T/T, L/C |
Versorgungsmaterial-Fähigkeit: | 1000 km / Monat |
Innenleiter: | 0,80 mm ± 0,02 mm Kupfer | Dielektrikum: | 3,50 mm ± 0,10 geschäumtes PE |
---|---|---|---|
Schild 1: | Aluminium-PET | Schild 2: | CuSn-Geflechtdraht 47 % Bedeckung |
Jacke: | 5,00 ± 0,10 mm PVC |

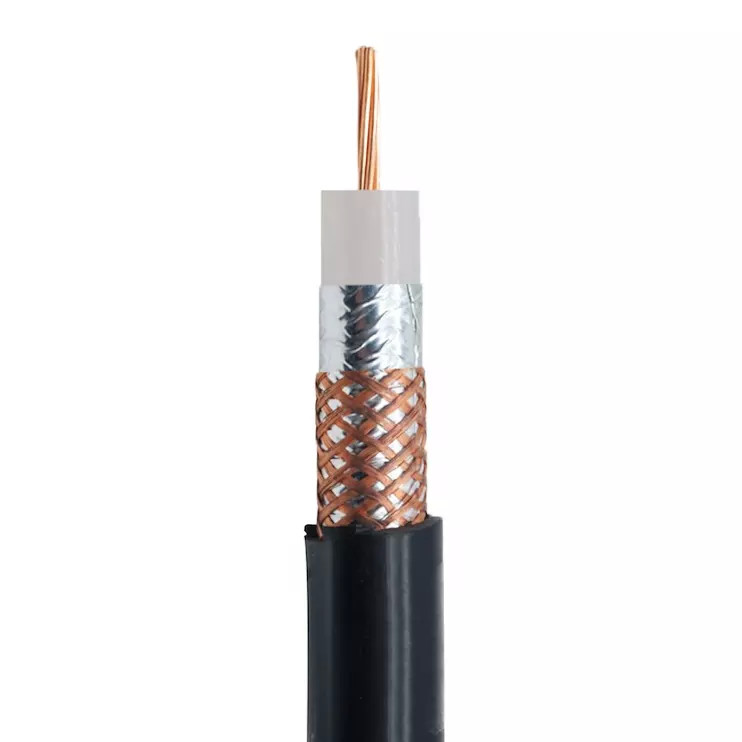

SAT 501 Koaxialkabel 75 Ohm CATV-Koaxialkabel NR.7100502 |
|||
Konstruktionsparameter: | |||
Innenleiter | 0,80 mm ± 0,02 mm Kupfer | ||
Dielektrikum | 3,50 mm ± 0,10 geschäumtes PE | ||
Schild 1 | Aluminium-PET | ||
Schild 2 | CuSn-Geflechtdraht 47 % Bedeckung | ||
Jacke | 5,00 ± 0,10 mm PVC | ||
Anwendung | Zur Verwendung in längeren CATV-Lauflängen | ||
Elektrische Eigenschaften: | |||
Innenleiterwiderstand | Der Max.um 20℃muss < 34,3 Ω/km sein | ||
Kapazität | 54 ±3 pF/m | ||
Impedanz | 75 ± 3 Ω | ||
Rückflussdämpfung | zwischen 5 und 1000MHz: > 22dB | ||
Ausbreitungsgeschwindigkeit | 0,85 | ||
Funkentest (VAC) | 4 | ||
Mechanische und Umwelteigenschaften | |||
Biegeradius des Kabels | 10-facher Kabeldurchmesser | ||
Betriebstemperaturbereich | -20℃bis 60℃ | ||
Kabeldurchmesser | 6,6 ± 0,15 mm PVC | ||
Kreuzung | |||
Dämpfung (20℃): | |||
Frequenz (MHZ) | Max. Dämpfung (dB/100ft) | Max. Dämpfung (dB/100m) | |
5 | 2.30 | ||
10 | 2,80 | ||
30 | 4.60 | ||
50 | 5.60 | ||
200 | 10.90 | ||
300 | 13.70 | ||
470 | 17.40 | ||
862 | 23.30 | ||
1000 | 25.20 | ||
1750 | 34.00 | ||
2150 | 38.20 | ||
2400 | 40.40 | ||
3000 | 44.20 | ||
Bestellinformationen: | |||
Markierung |
HELLOSIGNAL SAT 501 Koaxialkabel CATV-KOAXIALKABEL 7100502 ×××M/FT |
||
Paket | Angefragte Länge auf Rolle, Pull Box, Kunststoffspule, Holzspule, Palette … | ||
Lieferzeit | Normalerweise 25 Tage nach Erhalt der Anzahlung. | ||
Marke | HALLOSIGNAL®ODER OEM |
