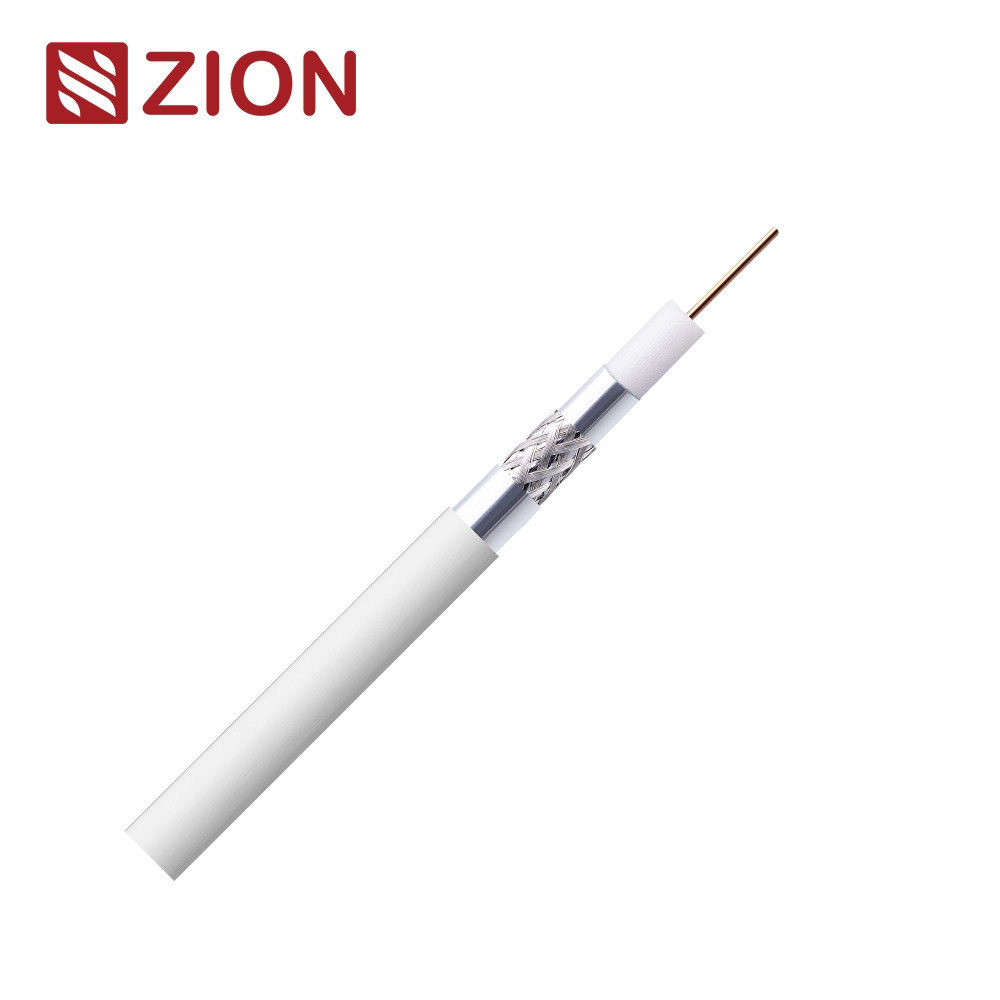

RG59T-Kabel mit SA-Klasse A++ Eca - Option für eine bessere Signalübertragung

Schlüsselinformationen und Konstruktionsparameter:

SKU:

7170101

Klasse CPR

Eca

Standards:

Einheit für die Berechnung der Nennwerte
CEI-UNEL 36762
Einheitliche Prüfungen

Material für innere Leiter

Rein Kupfer (Cu)

Größe des inneren Leiters

00,80 ± 0,02 mm

Isoliermaterial

Schaumstoff aus Polyethylen ((PEG))

Isolationsgröße

30,50 ± 0,10 mm

Schild 1

Al/Pet/Al

Schild 2

aus Kupfer (CuSn)

65% Abdeckung

Schild 3

Al/Pet

Kleider und Kleidung

Material: PVC

OD: 5,20 ± 0,10 mm

Farbe: Weiß/Schwarz oder kundenspezifisch

Anwendung

DOCSIS 3.1 (Daten über Koax-System)
CATV
4K-UHD
Installation in Innenräumen

Elektrische Eigenschaften und physikalische Eigenschaften:

Eigenschaftsimpedanz

200 MHz 75 ± 3 Ohm

Kapazität (@1kHz)

52 ± 2 pF/m Nom

Geschwindigkeitsquote

85% Nom.

Widerstand des inneren Leiters

35 Ω/km

Außenleitungswiderstand

130,50 Ω/km

Schleifwiderstand

480,50 Ω/km

Wärmeverschmutzung

2.5 kV

Höchststrom (Ieff)

4 A

Strukturelle Renditeverluste (SRL)

5 - 470 MHz

> 33 dB

470 - 1000 MHz

> 27 dB

1000 - 2000 MHz

> 25 dB

2000 - 3000 MHz

> 23 dB

Auswahl von Absenkung ((SA))
SA-Klasse A++

30 - 1000 MHz

> 110 dB

1000 - 2000 MHz

> 95 dB

2000 - 3000 MHz

> 90 dB

Übertragungsimpedanz

5-30 MHz

<2.5 mOhm/m

Min.Biegungsradius

26/52 mm

Max. Kabelziehkraft

90 N

Betriebstemperatur

-20 / +80 °C

Dämpfung (bei 20°C)

Frequenz (MHZ)

Maximale Dämpfung (dB/100 m)

5

2.10

10

2.90

30

4.50

50

5.70

200

11.10

300

13.70

470

17.40

*Die vorstehenden Daten dienen lediglich als Referenz; der tatsächliche Auftragsprüfbericht hat Vorrang.

Bestellinformationen:

Markierung

HANGZHOU ZION 7170101 75 OHM RG59T SA Klasse A++ Eca
Die in Absatz 1 Buchstabe b genannten Vorschriften gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.

Paket

100M/Rolle, 300M/WS (oder auf Wunsch des Kunden)

Lieferzeit

Normalerweise 25 Tage nach Erhalt der Kaution.

Marke

HELLOSIGNAL® oder OEM
