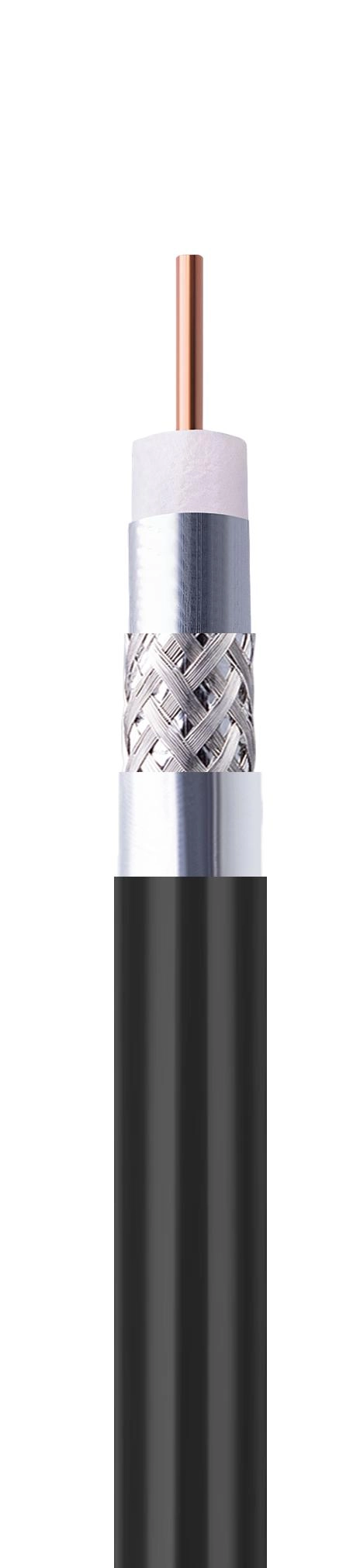

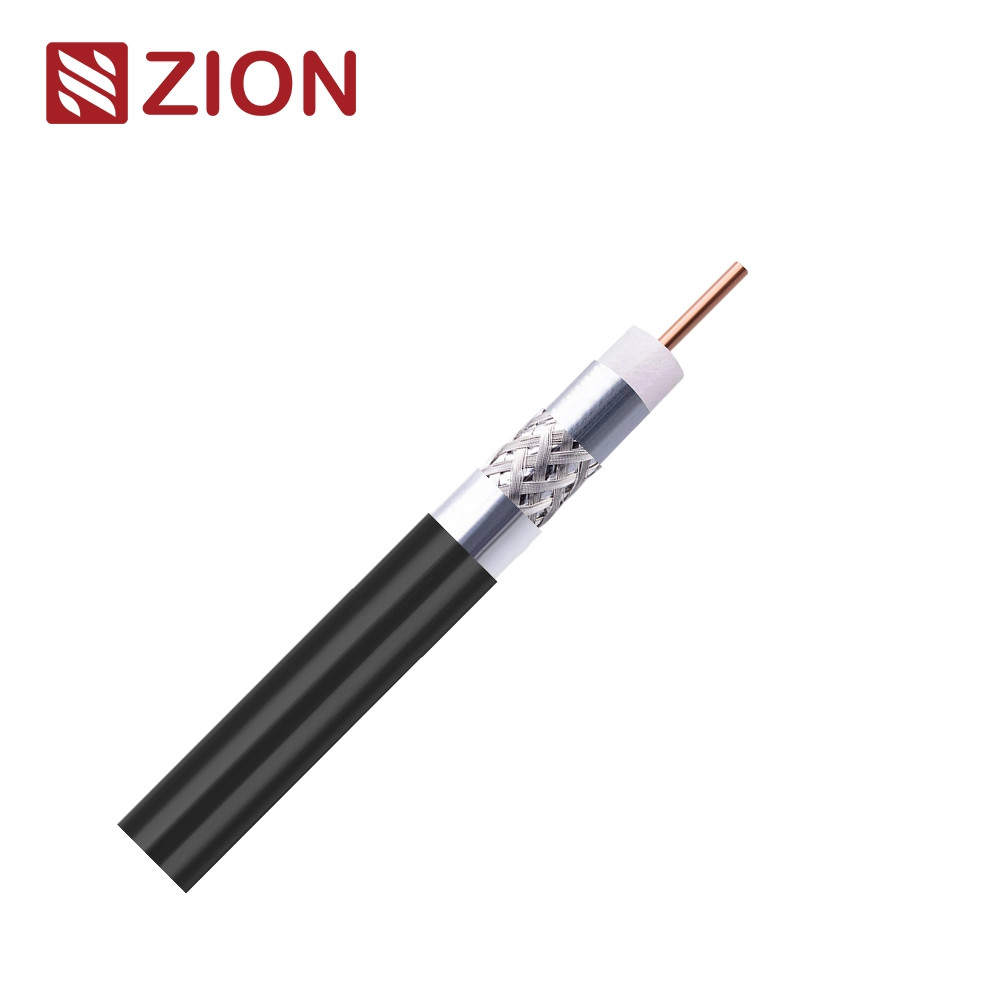

RG11T-Kabel - SA-Klasse A++ Fca für eine überlegene Signalübertragung

Schlüsselinformationen und Konstruktionsparameter:

SKU:

7170105

Klasse CPR

FCA

Standards:

Einheit für die Erfassung von Daten
CEI-UNEL 36762
Einheitliche Prüfungen

Material für innere Leiter

Rein Kupfer (Cu)

Größe des inneren Leiters

10,63 ± 0,03 mm

Isoliermaterial

Schaumstoff aus Polyethylen ((PEG))

Isolationsgröße

7.20 ± 0,10 mm

Schild 1

Al/Pet/Al+Sur

Schild 2

aus Kupfer (CuSn)

63% Abdeckung

Schild 3

Al/Pet J-Folien

Kleider und Kleidung

Material: PE

OD: 10,30 ± 0,20 mm

Farbe: Weiß/Schwarz oder kundenspezifisch

Anwendung

DOCSIS 3.1 (Daten über Koax-System)
CATV
4K-UHD
Außen- und unterirdische Anlagen

Elektrische Eigenschaften und physikalische Eigenschaften:

Eigenschaftsimpedanz

200 MHz 75 ± 3 Ohm

Kapazität (@1kHz)

52 ± 2 pF/m Nom

Geschwindigkeitsquote

85% Nom.

Widerstand des inneren Leiters

80,50 Ω/km

Außenleitungswiderstand

70,50 Ω/km

Schleifwiderstand

16 Ω/km

Wärmeverschmutzung

8 kV

Höchststrom (Ieff)

16 A

Strukturelle Renditeverluste (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 23 dB

2000 - 3000 MHz

> 20 dB

Auswahl von Absenkung ((SA))
SA-Klasse A++

30 - 1000 MHz

> 110 dB

1000 - 2000 MHz

> 105 dB

2000 - 3000 MHz

> 85 dB

Übertragungsimpedanz

5-30 MHz

<2.5 mOhm/m

Min.Biegungsradius

100 mm

Max. Kabelziehkraft

300 N

Betriebstemperatur

-40 / +80 °C

Dämpfung (bei 20°C)

Frequenz (MHZ)

Maximale Dämpfung (dB/100 m)

5

1.10

10

1.50

30

2.20

50

2.80

200

5.20

300

6.40

470

8.10

*Die vorstehenden Daten dienen lediglich als Referenz; der tatsächliche Auftragsprüfbericht hat Vorrang.

Bestellinformationen:

Markierung

HANGZHOU ZION 7170105 75 OHM RG11T SA Klasse A++ Fca EN50117-9-2 DDMMY 001M-100M

Paket

100M/Rolle, 300M/WS (oder auf Wunsch des Kunden)

Lieferzeit

Normalerweise 25 Tage nach Erhalt der Kaution.

Marke

HELLOSIGNAL® oder OEM
