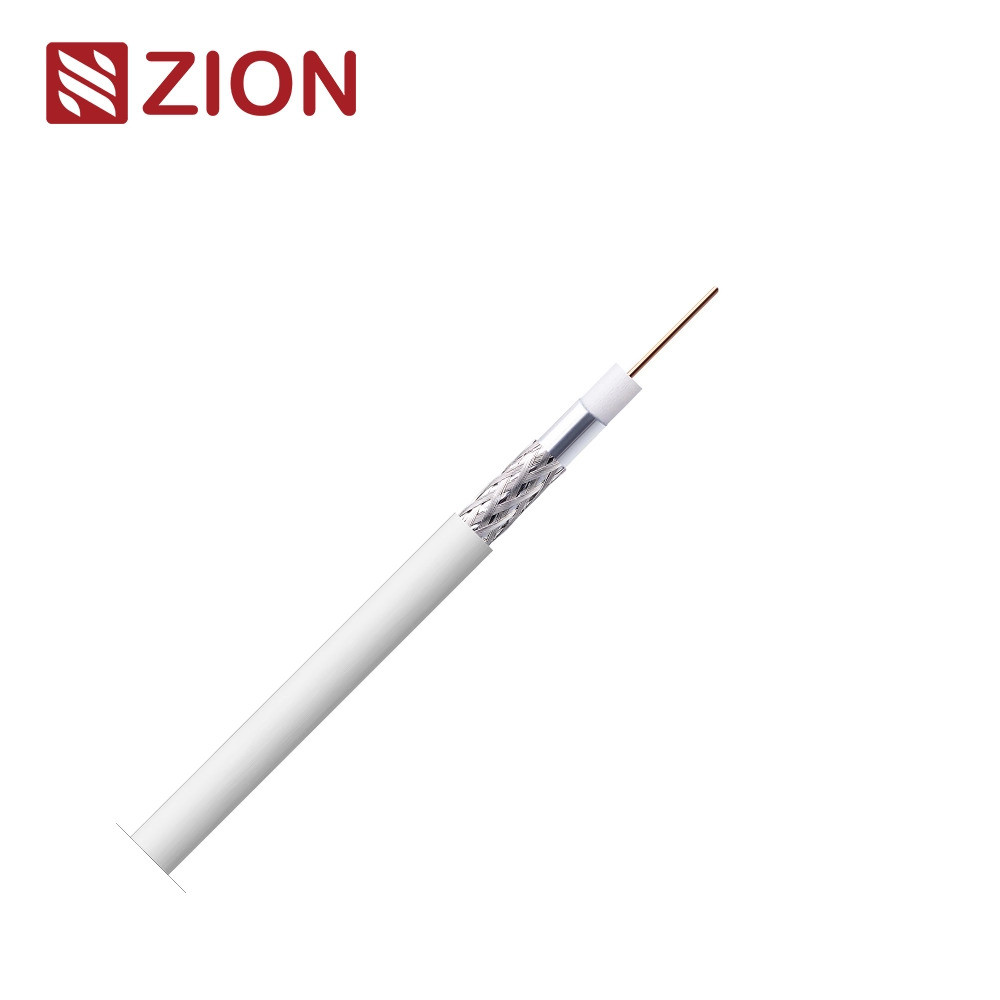

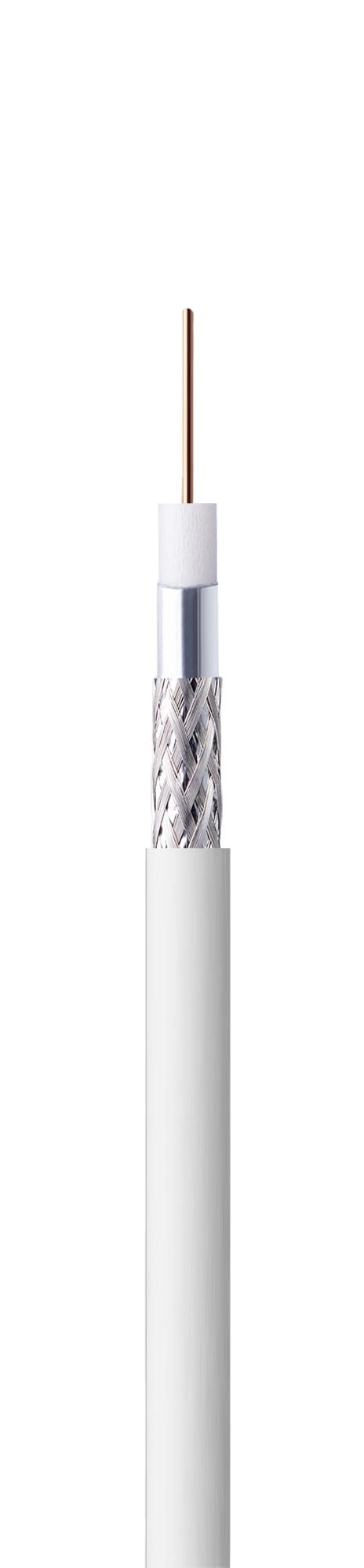

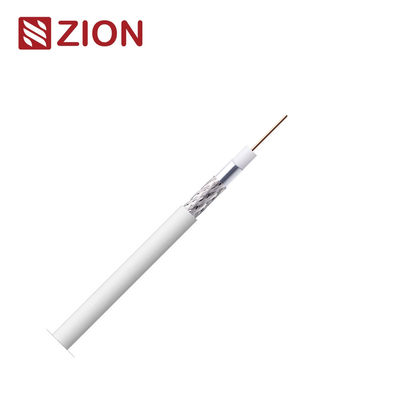

Mini-RG59-Kabel - SA-Klasse A Eca für eine zuverlässige Signalübertragung

Schlüsselinformationen und Konstruktionsparameter:

SKU:

7170301

Klasse CPR

Eca

Standards:

Einheit für die Berechnung der Emissionswerte
CEI-UNEL 36762
Einheitliche Prüfungen

Material für innere Leiter

Rein Kupfer (Cu)

Größe des inneren Leiters

0.41 ± 0,02 mm

Isoliermaterial

Schaumstoff aus Polyethylen ((PEG))

Isolationsgröße

10,90 ± 0,10 mm

Schild 1

Al/Pet/Al+Sur

Schild 2

aus Kupfer (CuSn)

70% Abdeckung

Kleider und Kleidung

Material: PVC

OD: 3,60 ± 0,10 mm

Farbe: Weiß/Schwarz oder kundenspezifisch

Anwendung

Installation in Innenräumen

Elektrische Eigenschaften und physikalische Eigenschaften:

Eigenschaftsimpedanz

200 MHz 75 ± 3 Ohm

Kapazität (@1kHz)

55 ± 3 pF/m

Geschwindigkeitsquote

82% Nom.

Widerstand des inneren Leiters

310 Ω/km

Außenleitungswiderstand

30 Ω/km

Schleifwiderstand

340 Ω/km

Wärmeverschmutzung

2.5 kV

Höchststrom (Ieff)

Strukturelle Renditeverluste (SRL)

5 - 470 MHz

> 25 dB

470 - 1000 MHz

> 21 dB

1000 - 2000 MHz

> 20 dB

2000 - 3000 MHz

> 18 dB

Auswahl von Absenkung ((SA))
SA-Klasse A++

30 - 1000 MHz

> 85 dB

1000 - 2000 MHz

> 85 dB

2000 - 3000 MHz

> 75 dB

Übertragungsimpedanz

5-30 MHz

<10 mOhm/m

Min.Biegungsradius

26/52 mm

Max. Kabelziehkraft

90 N

Betriebstemperatur

-20 / +80 °C

Dämpfung (bei 20°C)

Frequenz (MHZ)

Maximale Dämpfung (dB/100 m)

5

3.80

10

5.40

30

8.60

50

11.00

200

21.20

300

26.20

470

33.00

*Die vorstehenden Daten dienen lediglich als Referenz; der tatsächliche Auftragsprüfbericht hat Vorrang.

Bestellinformationen:

Markierung

HANGZHOU ZION 7170301 75 OHM Mini RG59 SA Klasse A Eca
Die in Absatz 1 Buchstabe b genannten Vorschriften gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.

Paket

100M/Rolle, 300M/WS (oder auf Wunsch des Kunden)

Lieferzeit

Normalerweise 25 Tage nach Erhalt der Kaution.

Marke

HELLOSIGNAL® oder OEM

Online-Dienstleistung:

Wechat

+86 15088607575

Whatsapp

+86 15088607575

E-Mail

Informationen über die Datenbank

OEM-Anpassung:

Farbe

Wir können die Farbe der Jacke nach RAL Classic anpassen.

Druckerei

Wir können benutzerdefinierte Wörter auf Jacken drucken.

Verpackung und Etikettierung

Wir können Spulen, Karton und Etiketten entwerfen.
