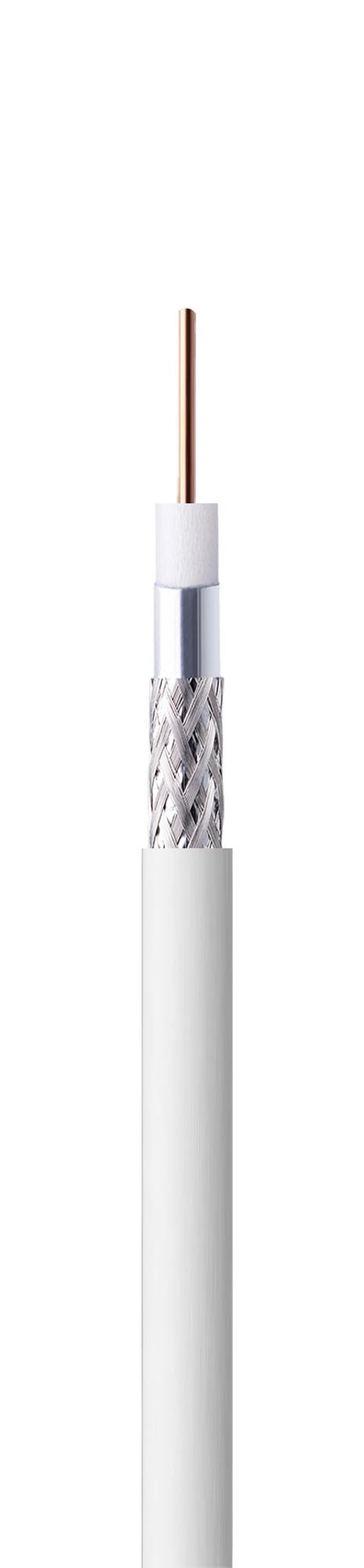

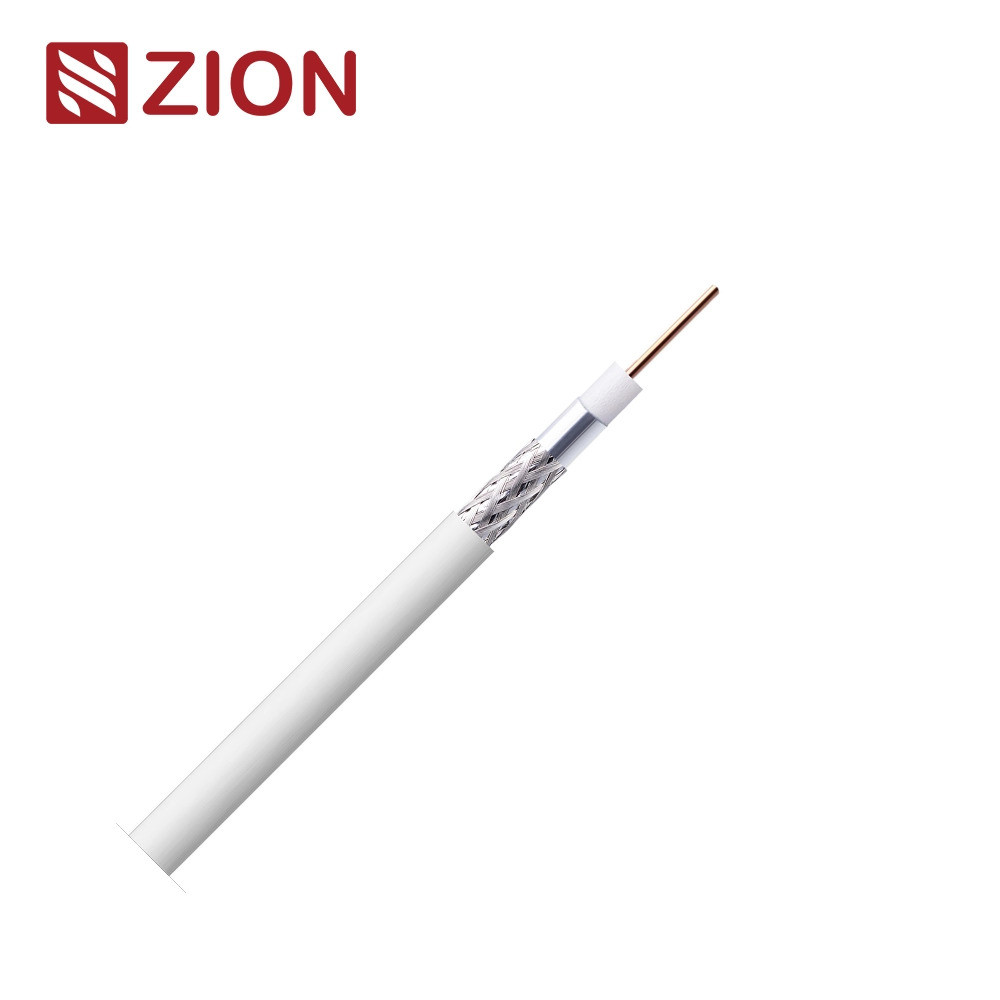

RG59-Kabel mit SA-Klasse A Eca - Qualitätssignalübertragungslösung

Schlüsselinformationen und Konstruktionsparameter:

SKU:

7170302

Klasse CPR

Eca

Standards:

Einheit für die Berechnung der Emissionswerte
CEI-UNEL 36762
Einheitliche Prüfungen

Material für innere Leiter

Rein Kupfer (Cu)

Größe des inneren Leiters

00,80 ± 0,02 mm

Isoliermaterial

Schaumstoff aus Polyethylen ((PEG))

Isolationsgröße

30,50 ± 0,10 mm

Schild 1

Al/Pet/Al

Schild 2

aus Kupfer (CuSn)

65% Abdeckung

Kleider und Kleidung

Material: PVC

OD: 5,00 ± 0,10 mm

Farbe: Weiß/Schwarz oder kundenspezifisch

Anwendung

DOCSIS 3.1 (Daten über Koax-System)
CATV
4K-UHD
Installation in Innenräumen

Elektrische Eigenschaften und physikalische Eigenschaften:

Eigenschaftsimpedanz

200 MHz 75 ± 3 Ohm

Kapazität (@1kHz)

52 ± 2 pF/m Nom

Geschwindigkeitsquote

85% Nom.

Widerstand des inneren Leiters

35 Ω/km

Außenleitungswiderstand

180,60 Ω/km

Schleifwiderstand

530,60 Ω/km

Wärmeverschmutzung

2.5 kV

Höchststrom (Ieff)

4 A

Strukturelle Renditeverluste (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 26 dB

2000 - 3000 MHz

> 22 dB

Auswahl von Absenkung ((SA))
SA-Klasse A++

30 - 1000 MHz

> 90 dB

1000 - 2000 MHz

> 75 dB

2000 - 3000 MHz

> 65 dB

Übertragungsimpedanz

5-30 MHz

< 9mOhm/m

Min.Biegungsradius

25/50 mm

Max. Kabelziehkraft

90 N

Betriebstemperatur

-20 / +70 °C

Dämpfung (bei 20°C)

Frequenz (MHZ)

Maximale Dämpfung (dB/100 m)

5

2.10

10

3.00

30

4.40

50

5.70

200

11.00

300

13.50

470

16.80

*Die vorstehenden Daten dienen lediglich als Referenz; der tatsächliche Auftragsprüfbericht hat Vorrang.

Bestellinformationen:

Markierung

HANGZHOU ZION 7170302 75 OHM RG59 SA Klasse A Eca
Die in Absatz 1 Buchstabe b genannten Vorschriften gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.

Paket

100M/Rolle, 300M/WS (oder auf Wunsch des Kunden)

Lieferzeit

Normalerweise 25 Tage nach Erhalt der Kaution.

Marke

HELLOSIGNAL® oder OEM

Online-Dienstleistung:

Wechat

+86 15088607575

Whatsapp

+86 15088607575

E-Mail

Informationen über die Datenbank

OEM-Anpassung:

Farbe

Wir können die Farbe der Jacke nach RAL Classic anpassen.

Druckerei

Wir können benutzerdefinierte Wörter auf Jacken drucken.

Verpackung und Etikettierung

Wir können Spulen, Karton und Etiketten entwerfen.
