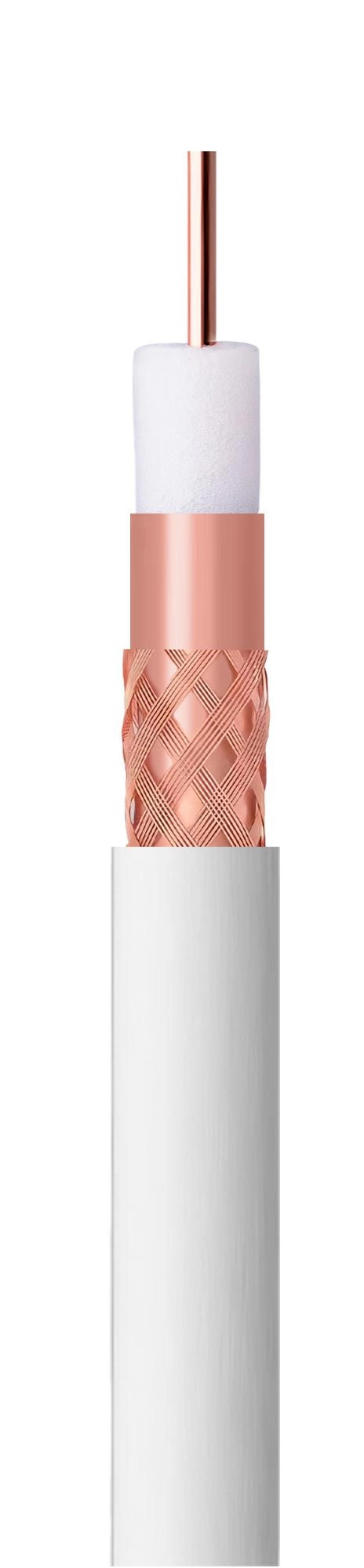

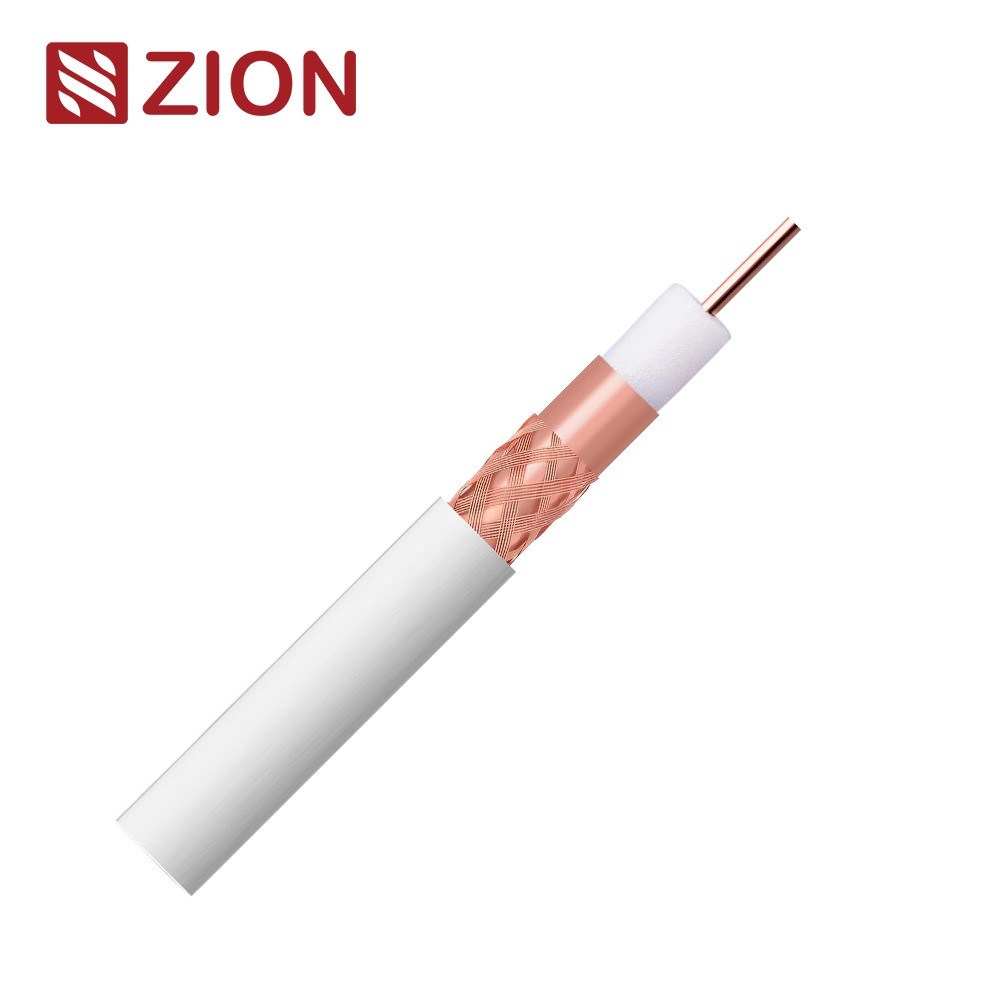

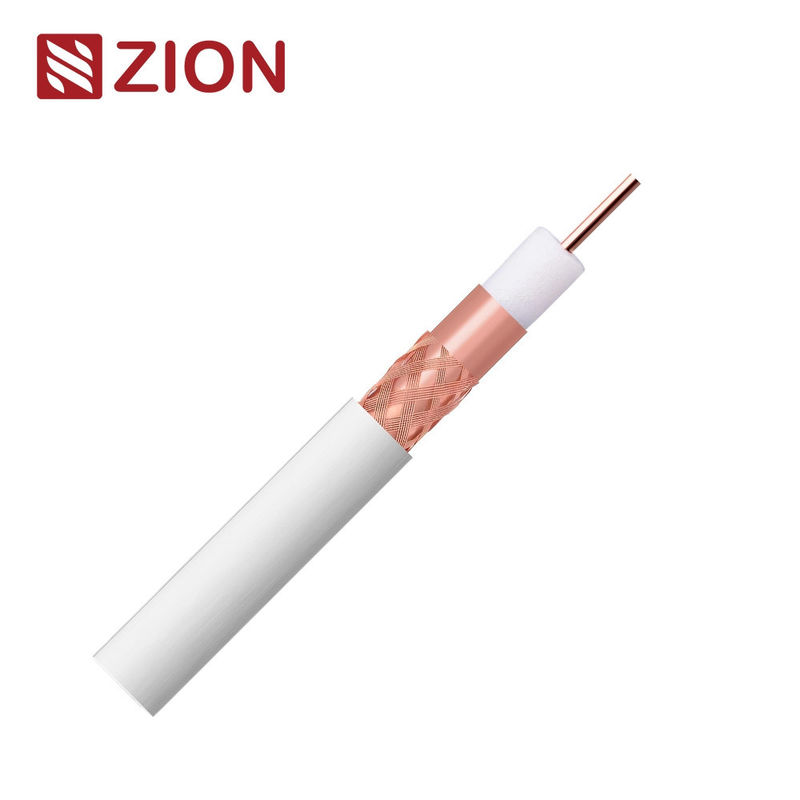

RG11-Kabel - SA Klasse A Eca für eine höhere Signalübertragungsqualität

Schlüsselinformationen und Konstruktionsparameter:

SKU:

7170304

Klasse CPR

Eca

Standards:

Einheit für die Berechnung der Emissionswerte
CEI-UNEL 36762
Einheitliche Prüfungen

Material für innere Leiter

Rein Kupfer (Cu)

Größe des inneren Leiters

10,63 ± 0,03 mm

Isoliermaterial

Schaumstoff aus Polyethylen ((PEG))

Isolationsgröße

7.20 ± 0,10 mm

Schild 1

Cu/Pet

Schild 2

- Was?

46% Abdeckung

Wasserdichte Dichtung (Hülle)

Gemüse2

Kleider und Kleidung

Material: PVC

OD: 10,10 ± 0,15 mm

Farbe: Weiß/Schwarz oder kundenspezifisch

Anwendung

Installation in Innenräumen

Elektrische Eigenschaften und physikalische Eigenschaften:

Eigenschaftsimpedanz

200 MHz 75 ± 3 Ohm

Kapazität (@1kHz)

52 ± 2 pF/m Nom

Geschwindigkeitsquote

85% Nom.

Widerstand des inneren Leiters

80,50 Ω/km

Außenleitungswiderstand

110,60 Ω/km

Schleifwiderstand

20.10 Ω/km

Wärmeverschmutzung

5 kV

Höchststrom (Ieff)

16 A

Strukturelle Renditeverluste (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 23 dB

2000 - 3000 MHz

> 20 dB

Auswahl von Absenkung ((SA))
SA-Klasse A++

30 - 1000 MHz

> 85 dB

1000 - 2000 MHz

> 75 dB

2000 - 3000 MHz

> 65 dB

Übertragungsimpedanz

Min.Biegungsradius

100 mm

Max. Kabelziehkraft

300 N

Betriebstemperatur

-40 / +80 °C

Dämpfung (bei 20°C)

Frequenz (MHZ)

Maximale Dämpfung (dB/100 m)

5

1.10

10

1.50

30

2.20

50

2.80

200

5.60

300

6.90

470

8.80

*Die vorstehenden Daten dienen lediglich als Referenz; der tatsächliche Auftragsprüfbericht hat Vorrang.

Bestellinformationen:

Markierung

HANGZHOU ZION 7170304 75 OHM RG11 SA Klasse A Eca
Die in Absatz 1 Buchstabe b genannten Vorschriften gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.

Paket

100M/Rolle, 300M/WS (oder auf Wunsch des Kunden)

Lieferzeit

Normalerweise 25 Tage nach Erhalt der Kaution.

Marke

HELLOSIGNAL® oder OEM

Online-Dienstleistung:

Wechat

+86 15088607575

Whatsapp

+86 15088607575

E-Mail

Informationen über die Datenbank

OEM-Anpassung:

Farbe

Wir können die Farbe der Jacke nach RAL Classic anpassen.

Druckerei

Wir können benutzerdefinierte Wörter auf Jacken drucken.

Verpackung und Etikettierung

Wir können Spulen, Karton und Etiketten entwerfen.
